Pakendid kuni 3 kg 450 × 300 mm transpordilindil, kaalutud ±0,5–1 g täpsusega stabiilsel läbimisel.
| Mitmekordsed pakendid | Pakid on ühendatud kokku, kuni 300 × 290 mm suuruses. |
| Kastid ja karbid | Kaalutakse konveieril kuni 80 pakki minutis. |
| Täsist | Konveierilindiku kiirus kohandub 15–90 m/min vahemikus vastavalt kotile. |
Teatage meile oma raskematest pakist. Kui see kaalub alla 3 kg, suudab see masin selle töödelda.
450 × 300 mm pael ja 3 kg kaalumispiirkond tõstavad selle mudeli sahhetmasinatega võrreldes kõrgemale, samas kui 0,1 g täpsusega skaala tagab selle kasutatavuse kergemate pakendite kaalumiseks: sama raam võimaldab kaaluda mitmepakendeid, kaste ja kotipakkumisi ilma masina vahetamiseta tootmisjadas. Seadme ülesanne on teadlikult kitsas — kaaluda pakendit vastavalt sellele määratud eesmärgikaalule ja edastada otsus tagasilükkamisseadmele, mida teie tootmisliin kasutab.
Ebaõnnestunud pakend ei pea joont peatama. Kaalumisseade teeb otsuse ja eemaldusseade eemaldab selle konveerilindilt, samas kui sellesama taga olevad pakendid liiguvad edasi. Selle raami puhul on võimalik valida nelja erineva meetodi vahel: lindlile ristumisel liikuv tõukur, klapp, õhupuhumine või liikuv käsi – valik sõltub pakendi omadustest, konveerilindi kiirusest ja teie paigutusvõimalustest.

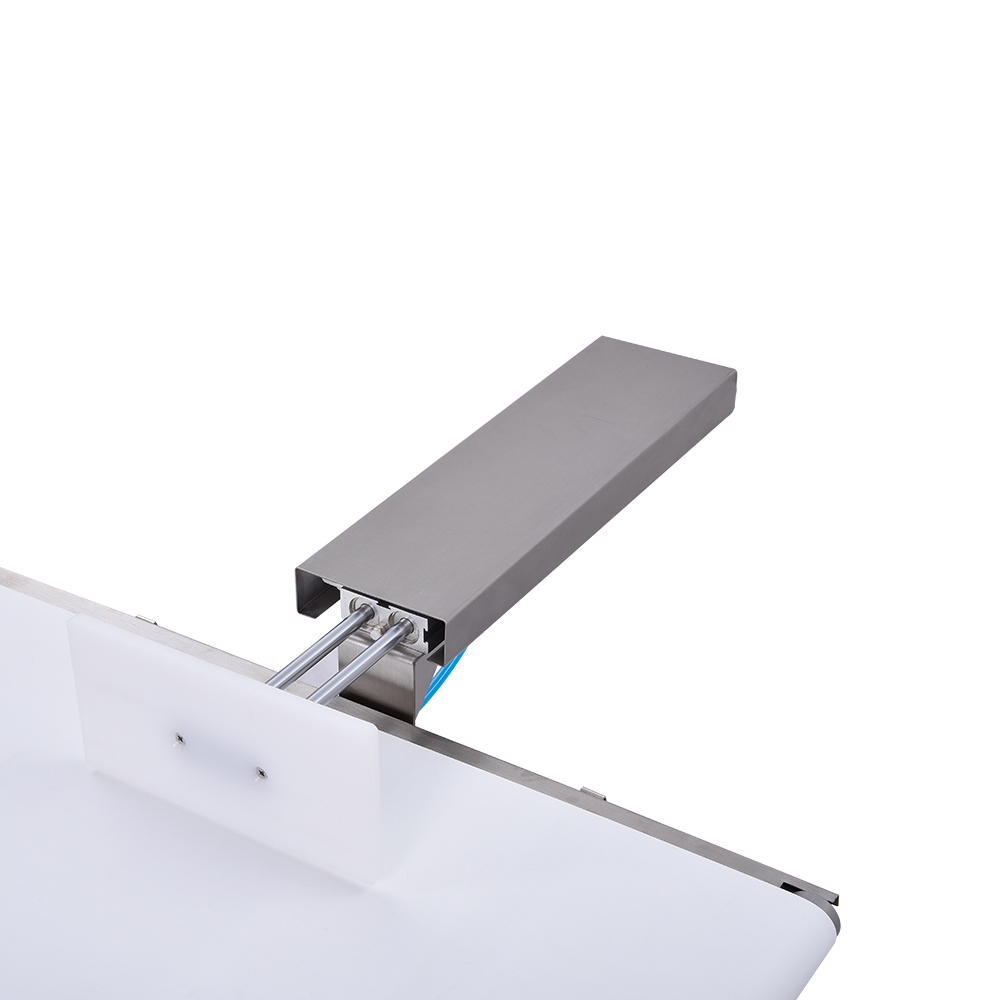

Klipis asuv seade kandab tõukurit: juhitavat ühikut, mis liigub täielikult 300 mm laiuses, et mitmepakend eemaldataks sirgelt, mitte kallutatult. Pneumaatilised seadmed töötavad välisest õhuvoolust, mille rõhk on 0,6–1 MPa, ja õhurõhk reguleeritakse raami all.
| Omadus | Tehnilised andmed / jõudlus |
| Mudel | CQ-YWXP300 |
| Kaalumispiirkond | ≤ 3000 g ühiku kohta |
| Miinimumkaalutav kaalasamm | 0,1 g |
| Kaalu täpsus | ± 0,5 g kuni ± 1 g Pakend liigub kaalumispiirkonda püsiva kiirusega |
| Koormusriba kiirus | 15–90 m/min, reguleeritav |
| Jooksutamine | Kuni 80 tk/min |
| Kaalumisvõll | 450 mm (p) × 300 mm (l) |
| Maksimaalne toote suurus | ≤ 300 mm (p) × 290 mm (l) |
| Tühistamise viis | Tõukur · klapp · õhupuhumine · liikuv käsi, sobitatud joonaga Pneumaatilised seadmed töötavad 0,6–1 MPa välisõhul |
| Salvestatud toote programmide arv | 100, automaatse õppesalvestusega |
| LOAD CELL | ZEMIC L6D16 |
| Juhtsüsteem | Kõrgkiiruslik A/D-prooviv juhtseade |
| Korpuse materjal | SUS 304 roostevaba teras |
| Transpordijooni materjal | Toidukvaliteediga PU |
| Toiteallikas | Väljundpinge 220 V ± 10 %, sagedus 50 Hz, võimsus 400 W |
| Mõõtmed (p × l × k) | 1806 × 855 × 1180 mm |
| Liides | USB · RS232 · RS485 |
| Töökeskkond | 0–40 °C, suhteline niiskus 30–95 % 7-tolline värviline puuteekraan |
Masina põhja kinnitamiseks sobiv lindel sõltub mitte ainult koormusanduri, vaid ka pakendist: stabiilse pakendiga, mis liigub kindla kiirusega, saavutatakse alljärgnev täpsus; kerge pakend, mis hüppab kiirel transpordilindel, on teistsugune ülesanne.
Masin, mis kannab sama vööga kaarti ja kergelt pakendatud toodet, peab oma nullasendit säilitama. Nullseadistus toimub pidevalt, nulli kustutamine toimub kas käsitsi või automaatselt ning dünaamiline nulliseadistus järgib vöö pöörlemisel tekkivat kõrvalekaldumist. Kuni 100 salvestatud programmiga saab säilitada iga toote seaded, millele pääsetakse 7-tolliselt värviliselt puuteekraanilt.
Sellise laiusega vöö puhul määravad paigaldusdetailid, kas näidatus jääb stabiilne: juhtvardad, mis hoiavad pakendi ruudukujulise, tagasipöördumisrull, mis säilitab vöö sirguse, ning koormusandur ise.

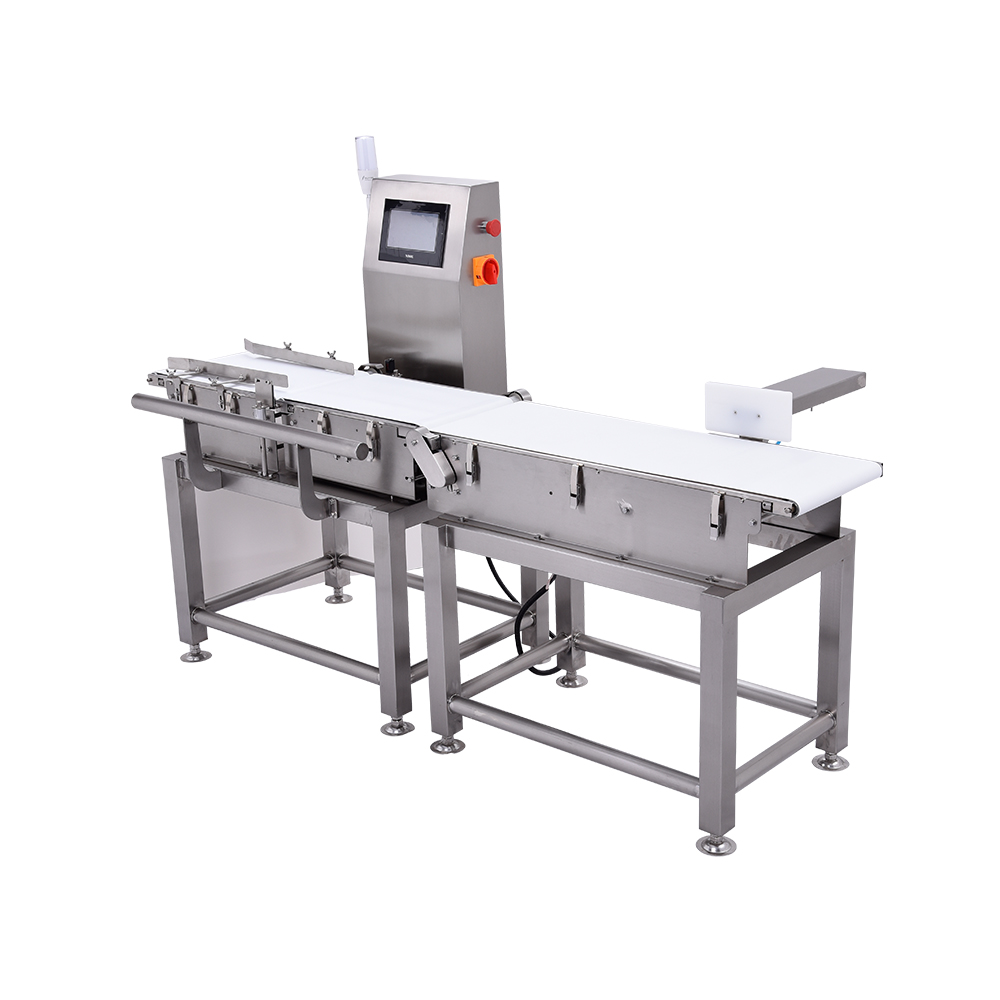

Raam on terve terasest ja seisab kõrgusseadetavatel jalgadel, mis võimaldavad seda tasapinnaliselt paigutada ka ebatasasel põrandal. Raudade küljel asuvad kinnitusdetailid on kergesti ligipääsetavad, mistõttu saab masinat hooldada ka siis, kui tootmisliini ei saa pikemat aega peatada.

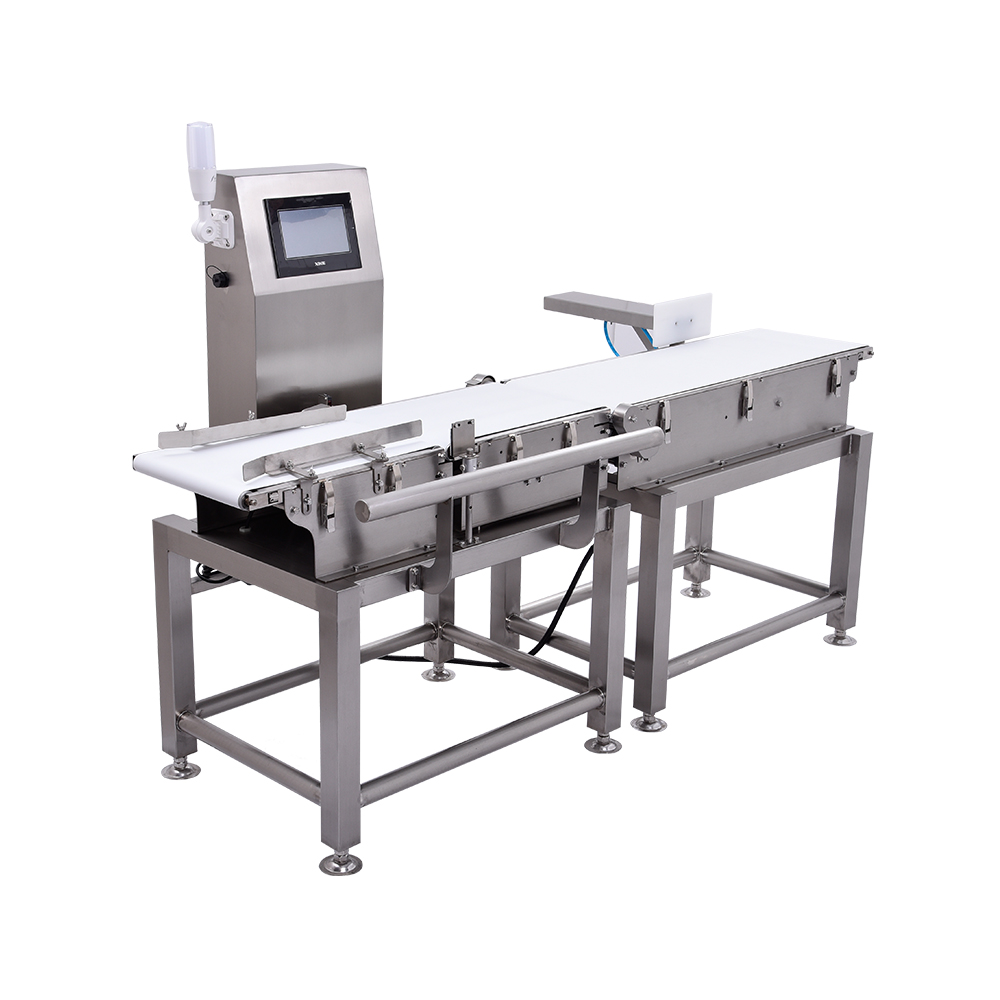

Raam kannab vööd kolmes osas. Pikk sissevõtusektor stabiilisustab pakendit; kaalumissektor on koht, kus koormusandur mõõdab kaalu; tagasilükkamissektor on koht, kus otsust tõlgendatakse ja rakendatakse.
Koormusandur võtab andmeid pidevalt, seega on kaaluväärtus kujutatud kogu läbimise ajal mõõdetud kõverana, mitte üheainsa hetkliku väärtusena. Tarkvara analüüsib sellest stabiilset osa, võrdleb seda toote eesmärgi- ja tolerantsväärtustega ning teeb otsuse – kas pakend on sobiv või mittesobiv. Seejärel toimub mehaaniline otsustus: tagasilükkamisseade aktiveerub või käivitub häire ja pakend tuleb käsitsi välja võtta.
450 × 300 mm vöö sobib mitmepakendite, kastide, kotipakendite ja kastipakendatud toodete jaoks kuni 300 × 290 mm suuruses ja 3 kg kaupa, samas et sama raam on endiselt kasutatav kergemate pakendite puhul.
Seda paigaldatakse tavaliselt liini sisse, mitte eraldi töötlemiseks: ühes otsas on sulgeja pakend, teises otsas väljumiskonveier või kast. Pakend peab jõudma ruudukujulisena ja püsiva kiirusega, et lugemine oleks stabiilne. See ei ole raam sahhetite ja väikeste farmatsia-pakendite jaoks, mille puhul on vajalik kitsam vöö ja täpsem skaala, ega ka paletipakendite jaoks.
Iga üksus monteeritakse ja testitakse meie enda põrandal enne pakkimist.
Mitmepakendid, kastid ja kotid kuni 300 mm pikkused, 290 mm laiad ja 3 kg igaüks.
± 0,5 g kuni ± 1 g pakendile, mis läbib kaalumispiirkonna stabiilsel kiirusel, miinimumkaalas 0,1 g. Ütle meile, mida te kaalute, ja me ütleme, kui suurt koormat see raam talub.
Tõukur, klapp, õhupuhumine või liikuv käsi – valige see, mis sobib teie pakendile ja olemasolevale ruumile. Tõukur asub klambrisse paigaldatud üksuses.
100 salvestatud programmiga automaatse õppesalvestusega, mille saab välja kutsuda 7-tolliselt värviliselt puutetundlikult ekraanilt.
Väljundpinge AC 220 V, sagedus 50 Hz, võimsus 400 W ning tihendatud õhk rõhul 0,6–1 MPa, kui on paigaldatud pneumaatiline tagasilükkamisseade. Andmed saadetakse välja USB-, RS232- või RS485-liidese kaudu.
Täielik masin garanteeritakse üheks aastaks, sealhulgas osade tasuta vahetamine garantiiaegu jooksul. Masin saadetakse mere, lennuki või rahvusvahelise ekspresspostiga ning makse saab teha ka Alibaba Trade Assurance kaudu.
Saadake meile toote mõõtmed, ühe ühiku kaal ning teie transpordilindlase kiirus. Me vastame teile seadme sobivuse, saavutatava täpsuse ja tagasilükkamisseadme kohta.
