Precisión en la que puede confiar: Asegura que cada producto cumpla con los estándares exactos de peso mediante sensores avanzados, garantizando calidad y cumplimiento.
Diseñado para la velocidad: Se mantiene al ritmo de sus líneas de producción más rápidas, pesando cientos de artículos por minuto sin sacrificar precisión.
Fácil de integrar y usar: Se integra perfectamente en su operación existente con una interfaz sencilla, minimizando el tiempo de configuración y capacitación.
Datos al alcance de su mano: Ofrece monitoreo en tiempo real e informes detallados para tomar decisiones más inteligentes y optimizar procesos.
Robusto y confiable: Construido para entornos exigentes para ofrecer un rendimiento constante día tras día.
Una correa de 210 mm y una escala mínima de 0,1 g definen la aplicación de este modelo: paquetes, frascos y cajas pequeñas de hasta 1000 g, que pasan a una velocidad de 15 a 100 metros por minuto, siendo cada uno pesado frente a su propio valor objetivo y aceptado o rechazado.
Un paquete rechazado no detiene la línea. El verificador comunica el resultado y un dispositivo de extracción lo retira de la correa mientras los paquetes posteriores siguen avanzando. Se ofrecen cuatro métodos: empujador, compuerta de solapa, chorro de aire o brazo oscilante.
La unidad mostrada en el fragmento incorpora el empujador, cuya placa se desliza sobre dos varillas guía accionadas mediante una tubería de aire azul. Los dispositivos neumáticos funcionan con aire externo a una presión de 0,6 a 1 MPa, regulada bajo el bastidor.

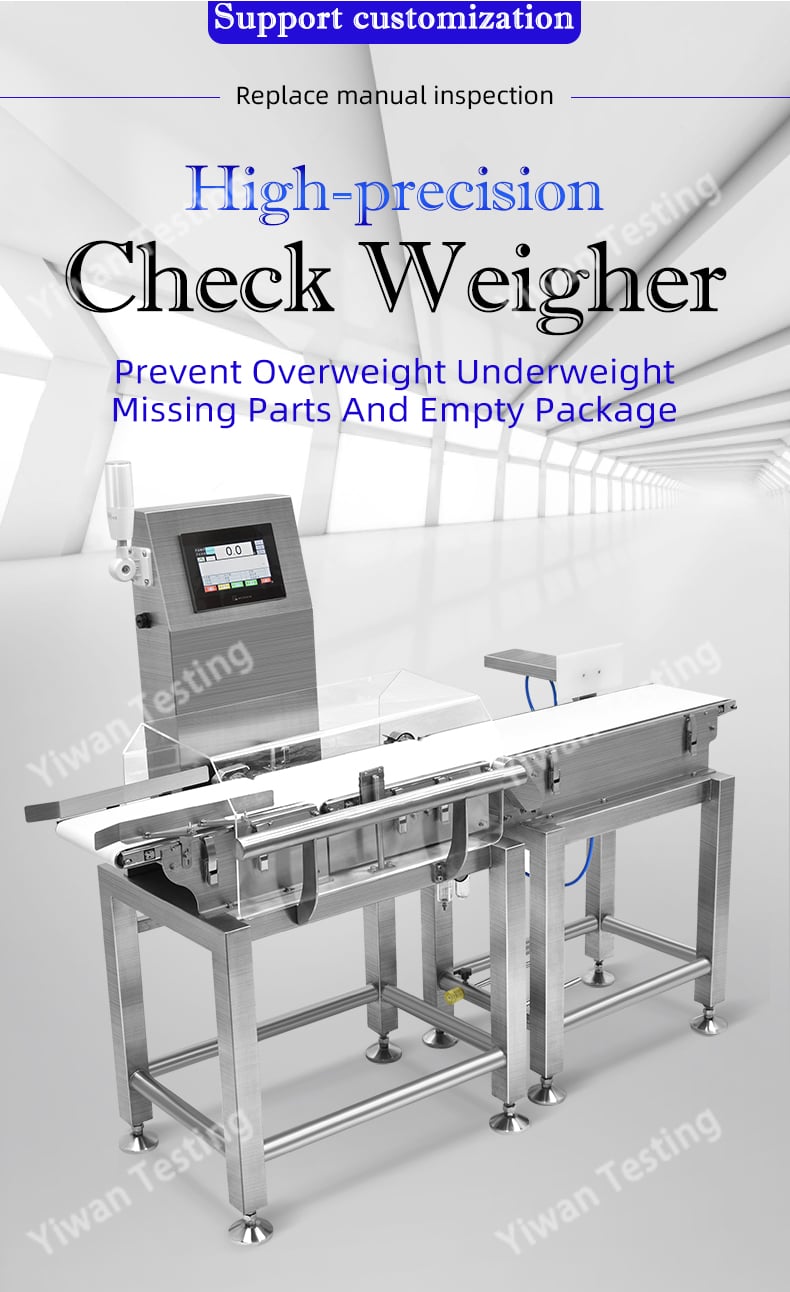

Tres vistas de estudio: frontal-izquierda en tres cuartos, lateral derecha y frontal directa. El bastidor es de acero inoxidable y se apoya sobre pies ajustables; la columna sostiene la pantalla táctil, el botón de parada de emergencia y la luz indicadora; la estación de rechazo cierra la línea.
Vista de extremo: la cinta entre sus rieles, el parabrisas por encima de ella y la barandilla para acceder a la sección de pesaje. Vista desde la parte trasera: el armario con sus bisagras, las etiquetas de tierra y peligro, y el filtro y regulador de aire, montados de modo que drenen sin necesidad de retirar la máquina de la línea.

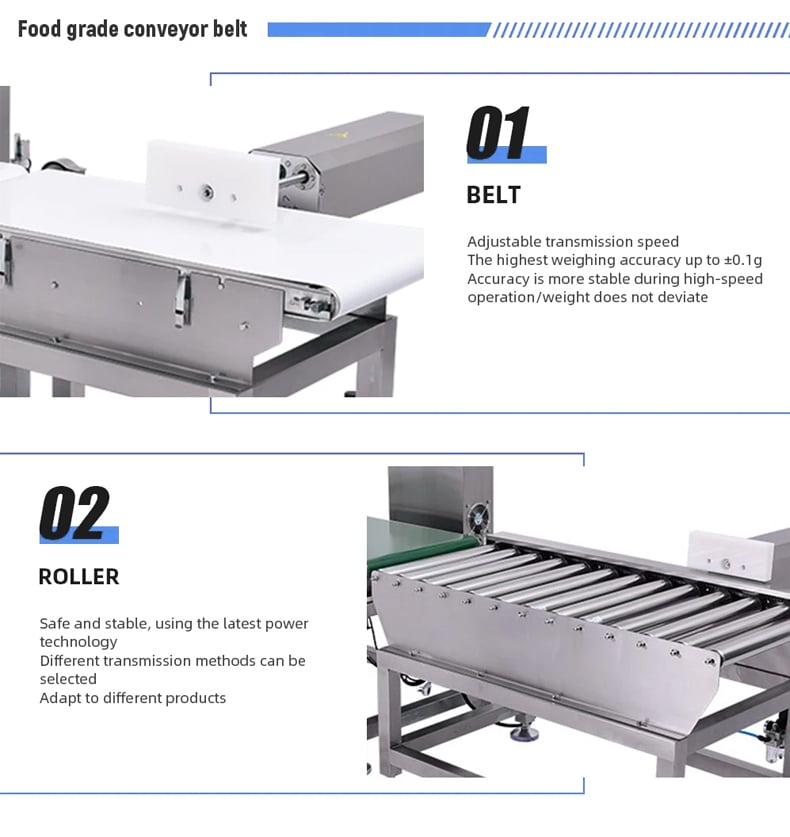

La correa es de poliuretano apto para contacto con alimentos; donde los paquetes lo permiten, se puede instalar en su lugar una sección de rodillos motorizados. Los sujetadores y la celda de carga son accesibles desde los lados.
Estas son las especificaciones según las cuales fabricamos los equipos. Cualquier elemento marcado como adaptado a la línea se selecciona conjuntamente con usted.
| Característica | Especificaciones resumidas |
| Modelo | CQ-YWXP210 |
| Rango de pesaje | ≤ 1000 g por artículo |
| Escala mínima | 0,1 g |
| Precisión de Pesaje | ± 0,3 g a ± 0,5 g En una pieza que cruza la sección de pesaje a velocidad constante |
| Velocidad de la correa | 15–100 m/min, ajustable |
| Rendimiento | Hasta 160 piezas/min |
| Banda transportadora de pesaje | 400 mm (L) × 210 mm (A) |
| Tamaño máximo de la pieza | ≤ 280 mm (L) × 200 mm (A) |
| Método de rechazo | Empujador · solapa · soplado de aire · brazo oscilante, adaptado a la línea Los dispositivos neumáticos funcionan con aire exterior de 0,6–1 MPa |
| Programas almacenados | 100, con almacenamiento automático mediante aprendizaje |
| CÉLULA DE CARGA | ZEMIC L6D16 |
| Sistema de control | Controlador de muestreo A/D de alta velocidad |
| Material del cuerpo | Acero inoxidable SUS 304 |
| Material de la banda transportadora | PU de grado alimenticio |
| Fuente de alimentación | CA 220 V ± 10 %, 50 Hz, 150 W |
| Dimensiones (L × A × A) | 1522 × 560 × 1222 mm |
| Interfaz | USB · RS232 · RS485 |
| Entorno de trabajo | 0–40 °C, 30–95 % HR pantalla táctil a color de 7 pulgadas |
Lo que una máquina puede sostener depende tanto del artículo como de la celda de carga. Un paquete firme que cruza a velocidad constante se lee dentro de la banda inferior; uno ligero que rebota sobre una correa rápida no lo hace.
Tres elementos protegen la lectura: un protector transparente sobre la zona de pesaje para evitar corrientes de aire, un sensor infrarrojo que vigila cada artículo al cruzar y un eje cónico que centra la correa nuevamente. El seguimiento del cero funciona continuamente y 100 programas almacenados guardan los ajustes para cada artículo.

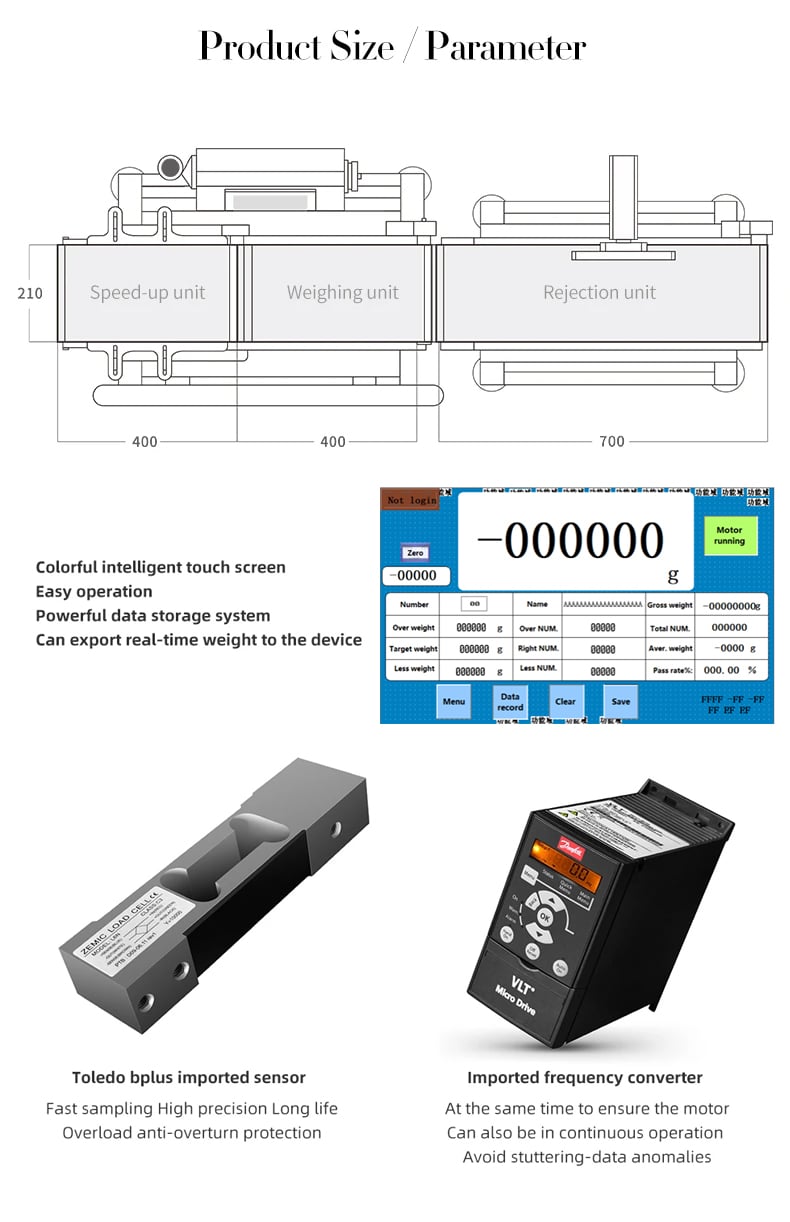

Tres secciones transportan la correa. Una breve sección de aceleración estabiliza el artículo a la velocidad de la correa; la sección de pesaje es donde la celda de carga lo mide; la sección de rechazo es donde se ejecuta la decisión.
La celda muestrea de forma continua, por lo que el peso se representa como una curva durante todo el paso, no como una instantánea única. El controlador toma la parte estable de dicha curva, la compara con el valor objetivo y la tolerancia preestablecidos para el artículo y determina si es aceptable o no. Luego actúa mecánicamente: el dispositivo de rechazo se activa o bien se emite una alarma.
los 210 mm de ancho de correa constituyen la restricción que define esta configuración, y es intencional: alimentos en caja, aperitivos en bolsa, frascos, sobres, blisters, botellas con bomba y pequeños componentes metálicos, hasta 280 × 200 mm y 1000 g por pieza.
Un bastidor de acero inoxidable y una correa apta para contacto con alimentos son adecuados para el envasado de alimentos y bebidas, productos farmacéuticos y sanitarios, productos químicos de uso diario y electrónica; únicamente cambia el programa almacenado. No está diseñado para cajas grandes ni palets pesados, aunque también fabricamos esos modelos.

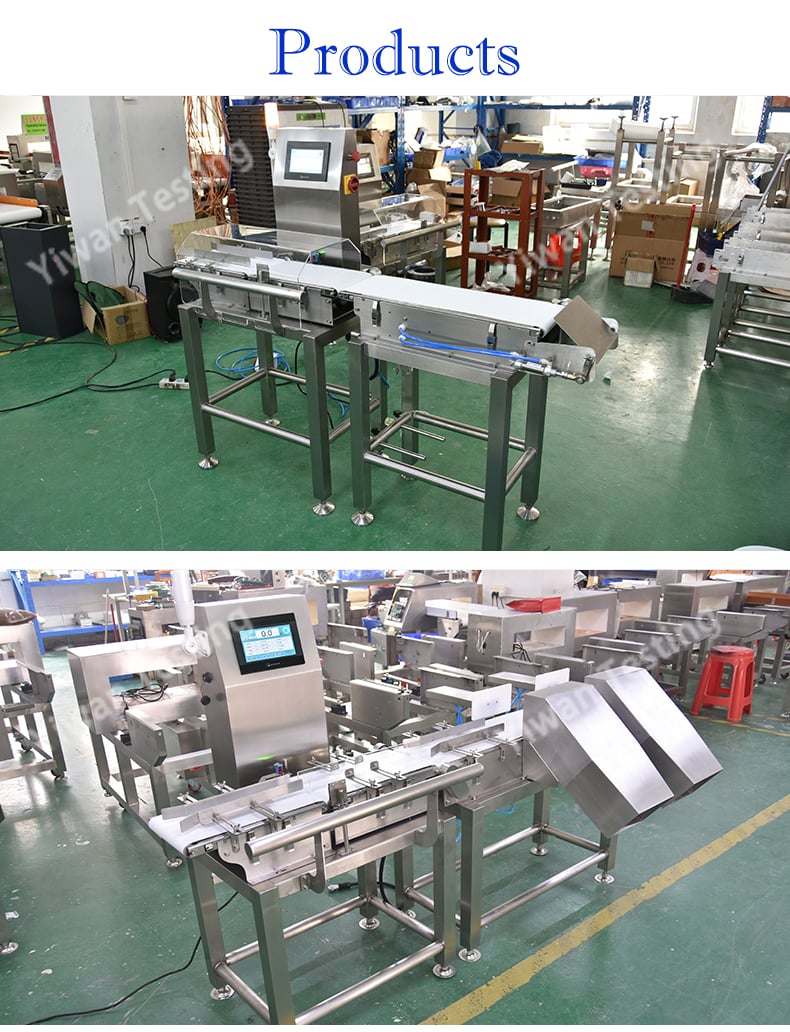

Cada unidad se ensambla, cablea y pone en funcionamiento en nuestras propias instalaciones antes de ser embalada. El salón inferior es donde ocurre eso, con filas de máquinas sobre el suelo de epoxi verde y sus luces torre encendidas.
Paquetes, cajas, frascos y bolsas de hasta 280 mm de largo, 200 mm de ancho y 1000 g cada uno. Los artículos más grandes requieren una cinta más ancha y una célula de carga más robusta.
± 0,3 g a ± 0,5 g en un artículo que cruza a velocidad constante, con una escala mínima de 0,1 g.
El que mejor se adapte al paquete: un empujador para paquetes firmes, una solapa o brazo oscilante para paquetes ligeros, o un chorro de aire cuando el espacio es reducido.
CA 220 V, 50 Hz, 150 W, más aire a 0,6–1 MPa para un rechazo neumático. USB, RS232 o RS485 para transmisión de datos.
1522 × 560 × 1222 mm sobre pies ajustables, con espacio en el extremo de rechazo para el contenedor de recogida.

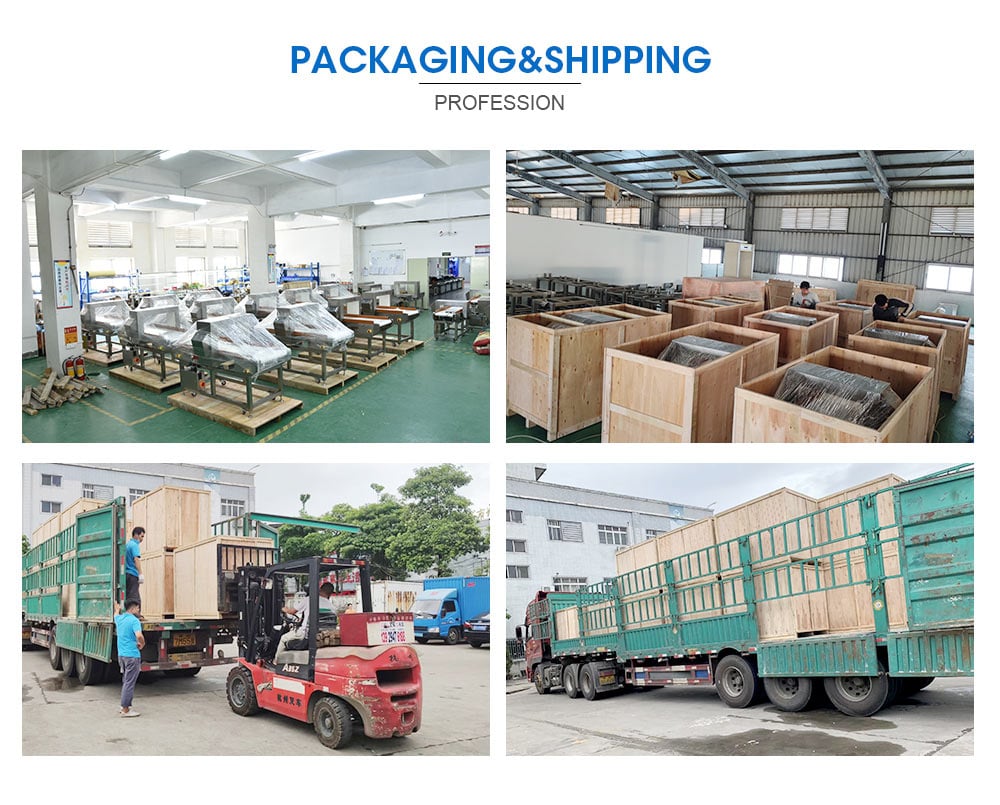

Un año de garantía completa de la máquina con piezas sustituidas gratuitamente; envío marítimo, aéreo o exprés; Alibaba Trade Assurance.
¿No está seguro de que su paquete sea adecuado para una cinta de 210 mm? Envíenos sus dimensiones y peso por unidad, y le responderemos acerca de su idoneidad, precisión y dispositivo de rechazo.
