Una bolsa necesita voltearse. Una caja necesita empujarse. Esta máquina realiza ambas funciones.
| Envases tipo bolsa y sobre | Las bolsas ligeras se inclinan sobre la banda transportadora. Un empujador las desviaría hacia el siguiente paquete. |
| Envases tipo caja y cartón | Las cajas planas se empujan completamente fuera de la banda transportadora y permanecen erguidas. |
| Productos sueltos a granel | Las albóndigas y otros artículos sueltos no tienen ningún empaque que los rodee. El túnel y el retraso de rechazo se ajustan según el producto. |
Indíquenos qué dos paquetes comparten su banda transportadora. Configuraremos un dispositivo de rechazo para cada uno.

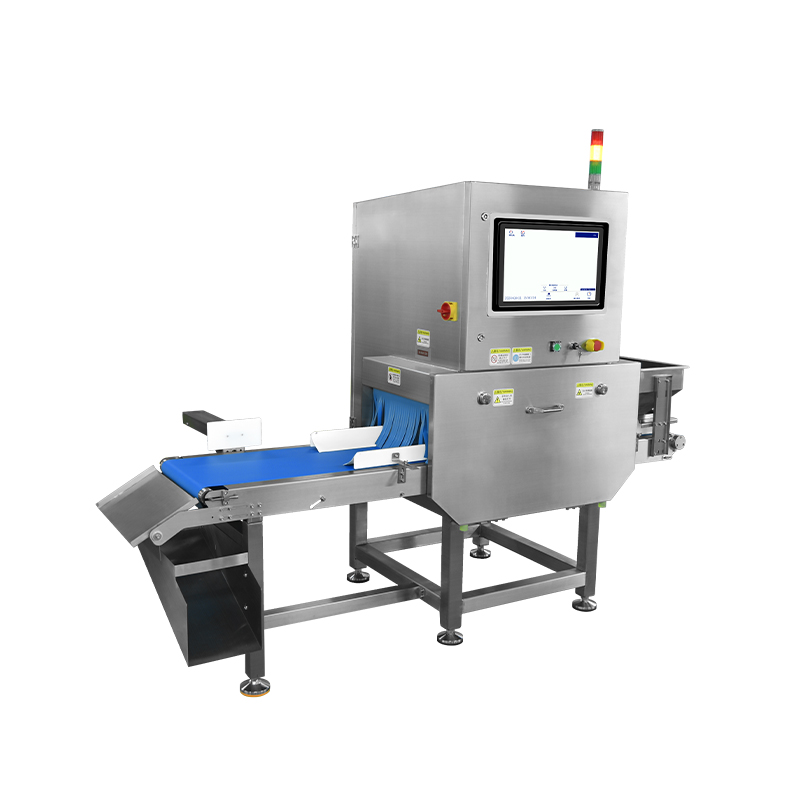

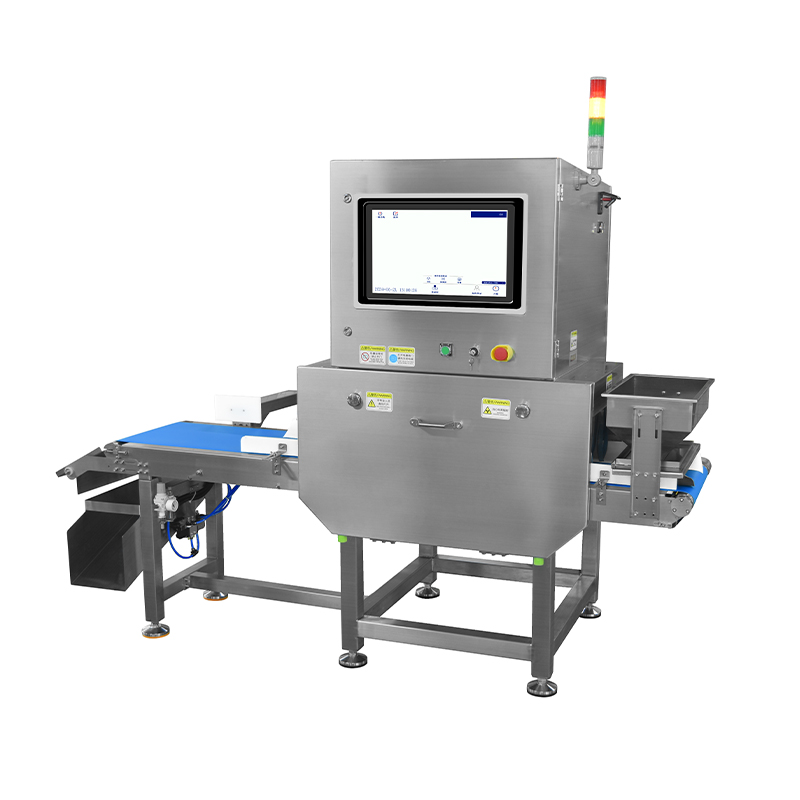

Diseñado alrededor de su línea, no de la nuestra. El CQ-YW800 combina un túnel de inspección de la serie 4020 con dos dispositivos de rechazo independientes: un empujador y un volteador de modo que una sola máquina de inspección por rayos X pueda clasificar más de una categoría de producto en la misma cinta transportadora.

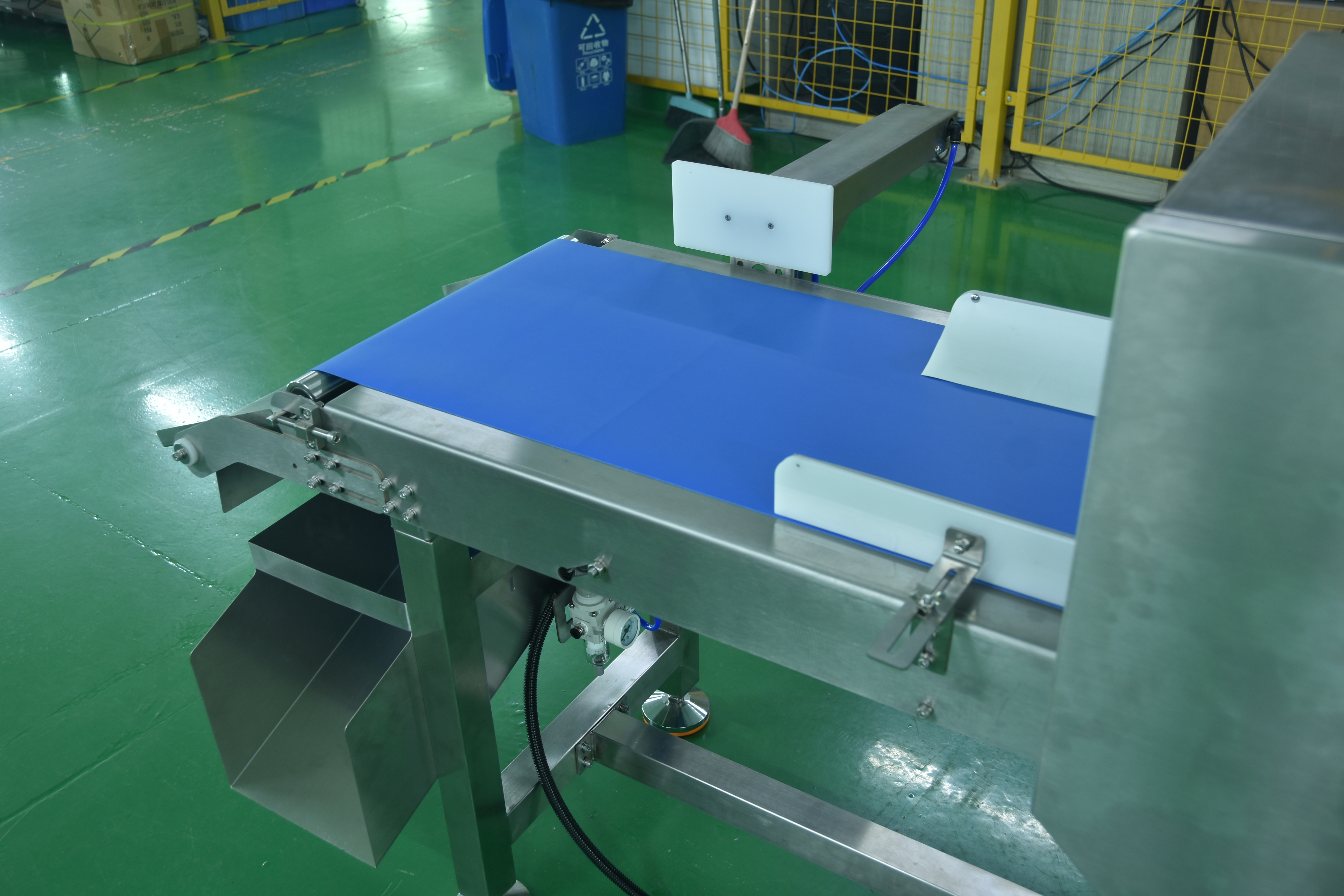

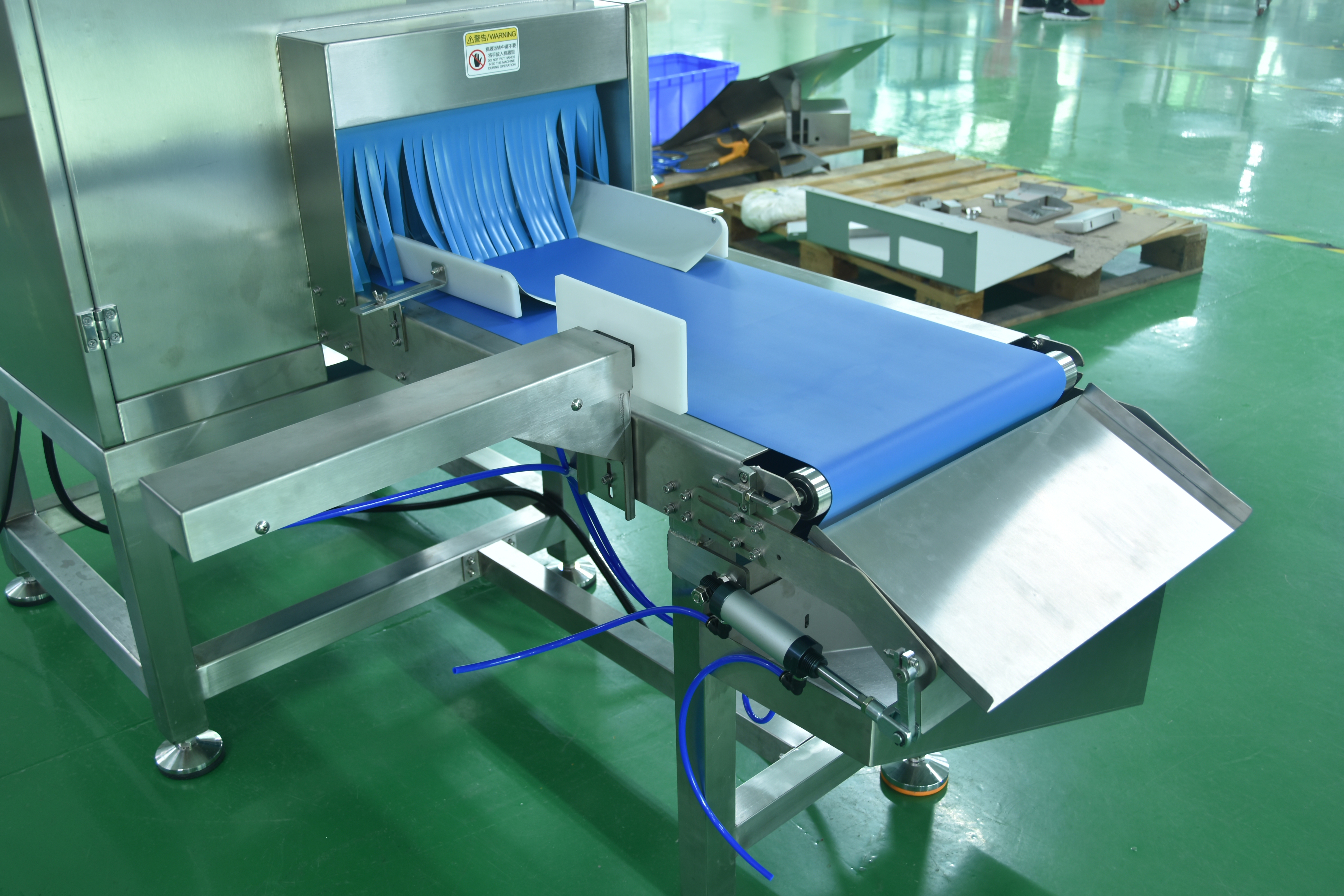

El sistema de rechazo es lo que distingue a una máquina de inspección por rayos X personalizada de una estándar del catálogo. Un empujador integrado más placa giratoria , en lugar de un único desviador, permite que una misma línea aplique distintas lógicas de clasificación a diferentes categorías sin detener la cinta.
| Característica | Detalles técnicos / Rendimiento |
| Modelo / Serie | CQ-YW800 — serie 4020 |
| Sistema de Rechazo | De dos etapas: impulsor integrado + volteo |
| Fuente de rayos X | 150 W / 240 W / 350 W, seleccionable |
| Tamaño del túnel (A × A) | 400 mm × 200 mm |
| Tamaño máximo del producto | ≤280 mm (A) × 200 mm (A) o ≤400 mm (A) × 60 mm (A) |
| Velocidad de la correa | 10–70 m/min, ajustable |
| Precisión de detección (esfera mínima) | 0,4 mm SUS 304 · 1,0 mm cerámica · 2,0 mm vidrio Especificada sin producto en el haz (banda vacía) |
| Capacidad de carga | Hasta 10 kg (22 lb) |
| Marco | Chasis modular extendido de 2010 mm |
| Dimensiones generales (L × A × H) | 2010 × 1137 × 1483 mm (+100 mm) |
| Formatos de producto | En bolsas · en cajas · sueltos a granel productos |
| Construcción | Chasis totalmente de acero inoxidable SUS 304, banda de poliuretano (PU) apta para uso alimentario |
| Fuente de alimentación | CA 220 V, 1,5 kVA, 50/60 Hz |
| Alarma | Audible y Visual |
| Temperatura ambiente | −15 °C a +45 °C |
| Conectividad | Puerto LAN · puerto USB, para informes en tiempo real y registros digitales de auditoría |
| Interfaz del operador | Pantalla táctil multilingüe (inglés / chino) |
Los rayos X atraviesan el paquete en lugar de rodearlo, por lo que la detección no depende de que el producto esté seco, ligero o conductor. En el modelo CQ-YW800, medido sin producto en el haz, la esfera más pequeña que la máquina de inspección por rayos X está especificada para resolver es:
Especificada con la cinta transportadora vacía; dentro de un paquete cargado, el límite depende de la densidad del producto y del grosor del empaque.
La decisión se toma sobre la imagen renderizada por rayos X, por lo que una sola pasada cubre también cuerpos extraños, forma del producto e integridad del empaque. Las figuras siguientes muestran la resolución de dicha imagen.
Los rayos X penetran materiales opacos a la luz visible. La máquina de inspección por rayos X emite un haz de baja dosis a través del producto; una matriz de detectores recoge la señal y la reconstruye como una imagen, que se analiza para determinar si el embalaje cumple con las especificaciones.
Como la decisión se toma sobre una imagen renderizada y no sobre una única medición, un solo paso también cubre el producto en sí: inspección de forma, cantidad, apantallamiento y sellado con abrazadera.

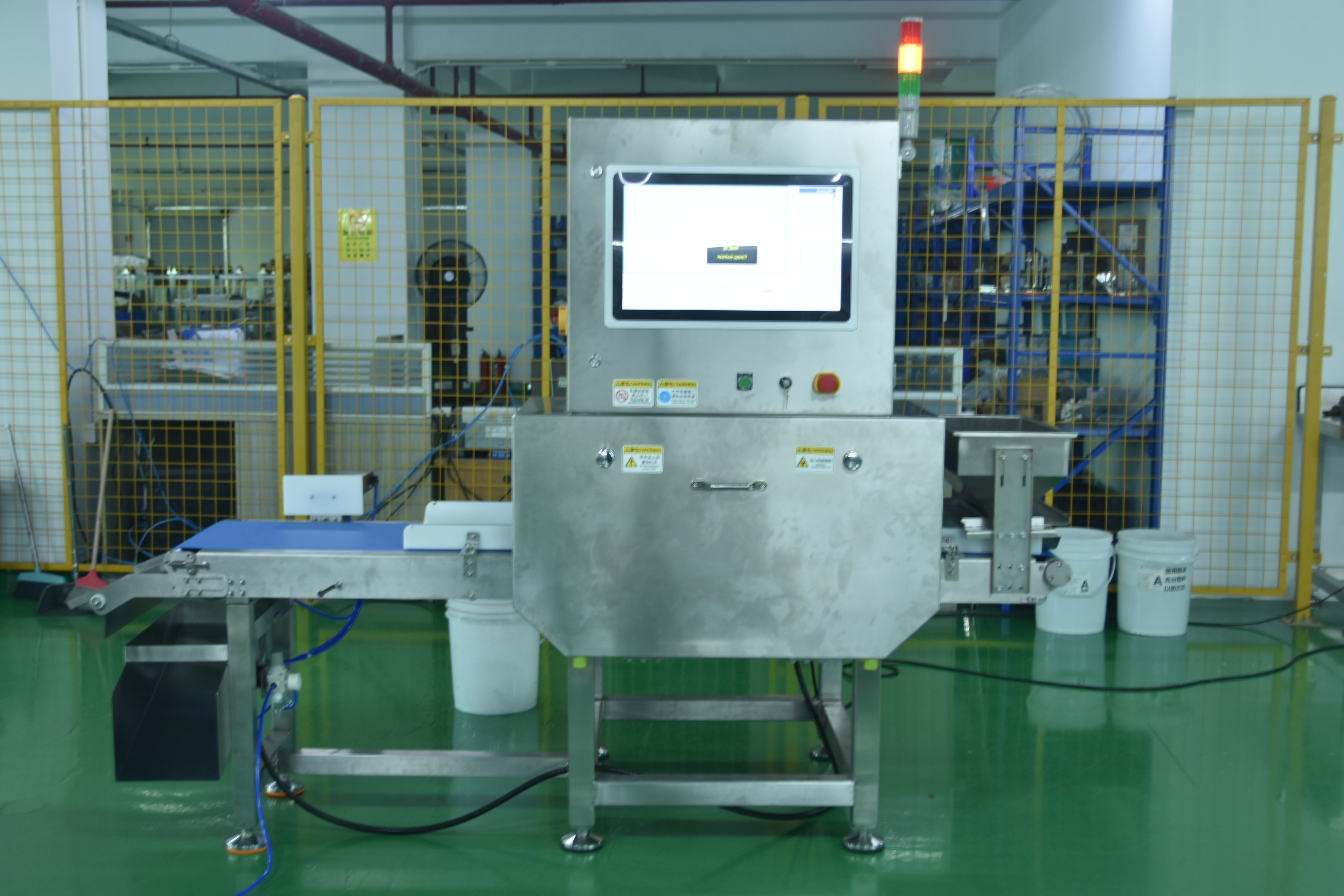

La interfaz muestra la imagen en tiempo real de rayos X y la decisión tomada para cada embalaje, y la máquina de inspección por rayos X registra cada decisión para su revisión posterior por lotes.
Formatos de empaque para los que está configurada esta máquina de inspección por rayos X: bolsas pequeñas, cajas y productos sueltos a granel , en líneas donde más de un tipo de empaque pasa por un punto de inspección.
Una tarea típica es un producto horneado en bolsa directamente desde la línea de empaque, con los dispositivos de rechazo retirando cualquier empaque que los rayos X identifiquen antes del embalaje en caja.

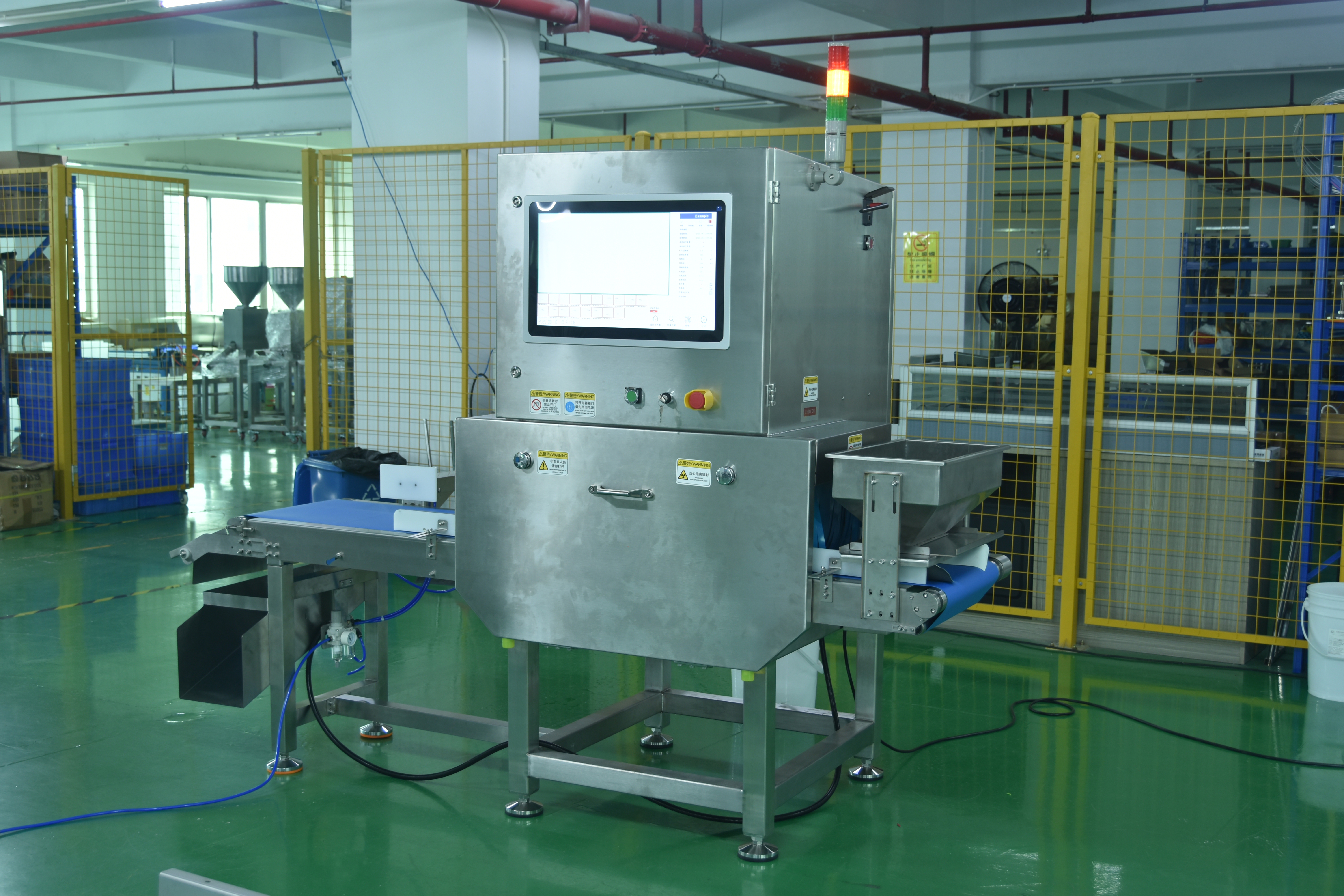

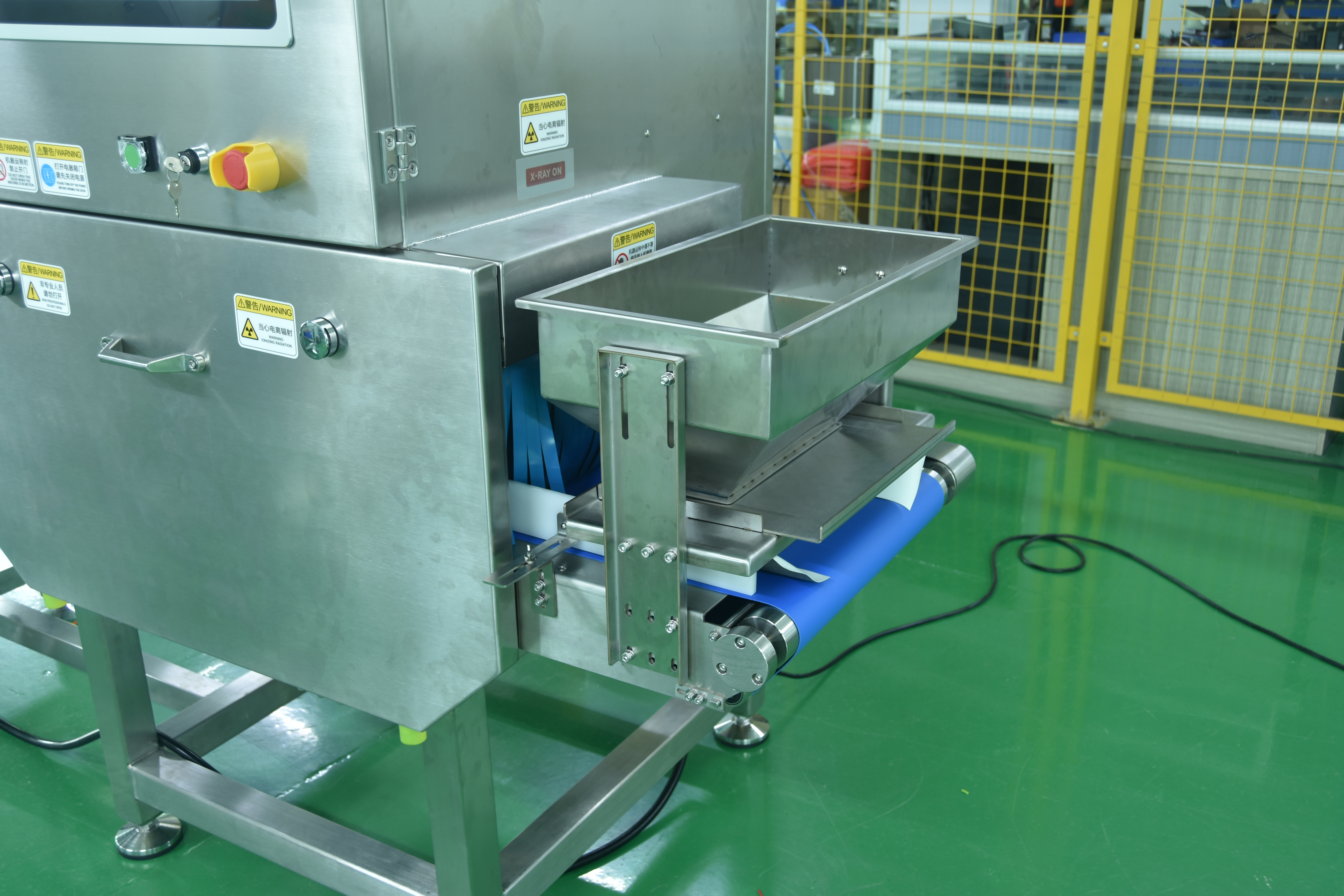

Cada máquina de inspección por rayos X CQ-YW800 se ensambla y se pone en funcionamiento en nuestras instalaciones antes del envío, con el transportador de alimentación, el contenedor de rechazo y la bandeja de descarga configurados como una línea operativa.
Envíenos las dimensiones del paquete, el peso por unidad y la velocidad de la cinta transportadora, y le enviaremos la configuración de la máquina de inspección por rayos X CQ-YW800 — túnel, longitud del bastidor y dispositivo de rechazo empleado para la clasificación.
