Detector de metales para papel de aluminio: por qué los modelos estándar fallan
Una bolsa laminada en lámina sale del llenador y atraviesa la lámina de aluminio detector de metales y no ocurre nada, incluso con un fragmento de hierro de 1,0 mm situado dentro del sellado. Esta es la queja que más frecuentemente recibimos de los empaquetadores de aperitivos, café y confitería, y casi nunca se debe a un problema de ajuste. A continuación explicamos por qué la lámina de aluminio invalida un detector de metales convencional, qué detecta (y qué no) una máquina específica para materiales ferrosos, y cómo especificarla para que los valores registrados en su archivo de auditoría sean válidos.
Por qué la lámina de aluminio inutiliza un detector de metales normal
La mayoría de los detectores de cintas transportadoras son instrumentos de bobina equilibrada. Funcionan mediante corrientes parásitas: el campo de una bobina se altera al pasar cualquier objeto conductor a través de ella, y la máquina registra dicha alteración. Un envase de lámina de aluminio es una lámina conductora grande y continua. La señal que genera es enorme comparada con la de una partícula de 1 mm, y ambas señales llegan al mismo tiempo y por el mismo canal.
Normalmente, los operadores resuelven esto mediante el aprendizaje del efecto del producto. La máquina aprende la firma característica del envase y luego ignora cualquier señal que coincida con ella. Esto funciona mientras el empaque sea perfectamente repetible. En el instante en que varía el peso de llenado, el empaque adopta un ángulo distinto o la lámina corresponde a un laminado diferente, la firma aprendida ya no coincide, y queda una de dos opciones deficientes: ampliar la tolerancia y perder las partículas pequeñas que se suponía debían detectarse, o reducirla y rechazar empaques buenos cada pocos minutos.
Qué busca un detector de metales para láminas de aluminio —y las tres cosas que no puede ver
El CQ-YW806 y CQ-YW807 , los dos detectores de láminas de aluminio que fabricamos, pertenecen a esa familia. En lugar del equilibrio por corrientes parásitas, emplean inducción magnética con procesamiento de señal mediante imanes permanentes y dos bobinas de inducción, una superior y otra inferior, sintonizadas para responder a la ferromagnetización del contaminante. En términos prácticos: la máquina se basa en la permeabilidad magnética, no en la conductividad. La lámina de aluminio presenta casi nula respuesta magnética, por lo que el empaque prácticamente desaparece de la medición y el campo de detección permanece disponible para el hierro.
Qué detecta: virutas y partículas de desgaste procedentes de corte, rectificado, tamizado y mezcla; agujas y alfileres rotos; grapas y sujetadores; fragmentos de alambre; y aceros inoxidables ferríticos —es decir, magnéticos—.
Qué no detecta, y esta es la parte que determina si una sola máquina resulta suficiente:
Acero inoxidable austenítico. Las calidades 304 y 316, de las que están hechas la mayoría de las piezas en contacto con alimentos, cuchillas, tamices y sujetadores, son efectivamente no magnéticas. Un instrumento que detecte únicamente materiales ferrosos no identificará ningún fragmento de acero 304, por grande que sea.
Metales no ferrosos. El aluminio, el cobre, el latón y sus aleaciones tampoco generan ninguna respuesta magnética útil.
No metales. Vidrio, piedra, hueso, plástico rígido, caucho y madera: absolutamente ninguna respuesta magnética.
Especificación de un detector de metales para láminas de aluminio: tamaño de la ventana frente a sensibilidad
Todo detector de metales para láminas de aluminio se vende con una tabla, y es dicha tabla —no la sensibilidad indicada en el titular— lo que leerá su auditor. A continuación se muestra la Tabla CQ-YW806/807 tal como fue publicada :
Modelo: 4010 / 4012 / 4015 / 4020 / 4025 / 4030 / 4035
Altura del canal de detección: 100 / 120 / 150 / 200 / 250 / 300 / 350 mm
Sensibilidad para hierro (diámetro de la esfera): 0.8 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 mm
Anchura del canal de detección: 400 mm como estándar; personalizable entre 200 y 2000 mm
Interprételo como una curva de compensación. La abertura más pequeña, de 400 × 100 mm, permite detectar un objeto de hierro de 0,8 mm. Si se aumenta la altura hasta 350 mm, el valor garantizado pasa a 3,0 mm.
Por lo tanto, especifique en este orden:
Comience con la pieza de ensayo exigida por su análisis de riesgos, expresada en milímetros de hierro.
Mida el producto más alto que jamás circulará en la línea, incluido el empaque sobresaliendo sobre la cinta transportadora.
Elija la altura mínima del canal que permita su paso con un pequeño margen de seguridad.
A continuación, confirme el ancho de la cinta y la velocidad de la línea: 400 mm es el estándar, y esta máquina opera a 25–30 m/min.

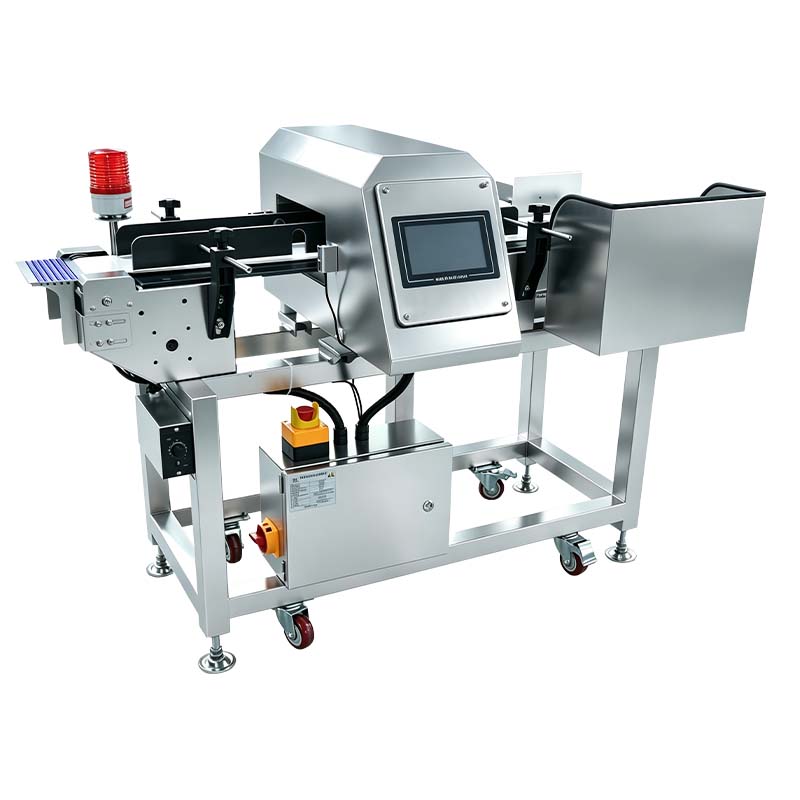

Alrededor del detector de metales para láminas de aluminio: carcasa, cinta transportadora y sistema de rechazo
Ambos detectores de metales para láminas de aluminio utilizan acero inoxidable pulido de 3 mm para la carcasa, y toda la máquina está construida en acero inoxidable 304. Ese espesor no es meramente decorativo: mantiene la geometría de la bobina estable frente a vibraciones y tensión de la correa —la causa más común de que una máquina apruebe su prueba en el taller pero se desvíe en la planta—, y la superficie pulida evita que los productos se acumulen.
La expulsión es donde el paquete de lámina adquiere importancia, porque un envase de lámina es ligero, plano y fácilmente dañable. Los métodos disponibles son:
Hundimiento de la correa: una sección de la correa se desciende y el paquete cae en un contenedor. Suave, adecuado para envases planos y para productos los que no deben manipularse con fuerza.
Bisagra: una placa articulada barre el paquete fuera de la correa. Sencillo y fiable a velocidades moderadas.
Expulsión por chorro de aire: un chorro de aire temporizado empuja el paquete lateralmente. Óptimo para paquetes pequeños y ligeros a alta velocidad, y la opción preferida cuando no se desea que nada entre en contacto con el producto.
Empujador: un émbolo neumático empuja el paquete fuera de la cinta transportadora. Adecuado para artículos más pesados o envasados, y para caudales más altos.
Detector de metales para papel de aluminio: preguntas frecuentes
¿Puede un detector de metales identificar metales a través de papel de aluminio?
No es una unidad estándar de bobina equilibrada: la señal conductora del papel de aluminio anula la señal de una partícula pequeña, razón por la cual un detector de metales para papel de aluminio emplea un principio distinto. Una máquina específica para materiales ferrosos, como la CQ-YW806 o la CQ-YW807, puede detectar hierro y acero dentro de un envase de papel de aluminio, ya que responde a la permeabilidad magnética y no a la conductividad. No detectará el papel de aluminio en sí ni detectará acero inoxidable austenítico 304 ni 316.
¿Detectan las unidades CQ-YW806 y CQ-YW807 acero inoxidable?
No. Son detectores ferrosos: hierro, acero y níquel. Las aleaciones austeníticas de acero inoxidable, como las calidades 304 y 316, son efectivamente no magnéticas y quedan fuera de su alcance. Si su especificación incluye acero inoxidable o metales no ferrosos en envases de lámina, la inspección por rayos X es la tecnología adecuada, ya que discrimina según la densidad.
¿Qué sensibilidad puedo esperar en una máquina de 400 mm de ancho?
La tabla publicada indica una sensibilidad para hierro de 0,8 mm con una altura de canal de 100 mm, 1,0 mm a 120 mm, 1,2 mm a 150 mm, 1,5 mm a 200 mm, 2,0 mm a 250 mm, 2,5 mm a 300 mm y 3,0 mm a 350 mm, todas medidas en un ancho de canal de 400 mm. Indique la cifra correspondiente a la ventana que realmente adquiera y consigne ese valor en la especificación.
¿Qué método de rechazo resulta adecuado para bolsas de lámina?
Para bolsas ligeras y planas, el hundimiento de la cinta o una solapa es suave y eficaz. Para paquetes pequeños y ligeros a alta velocidad, lo habitual es usar soplado de aire. Un empujador resulta adecuado para artículos más pesados o en caja, y para caudales más altos. Si ningún paquete puede abandonar la estación sin una decisión, utilice la función de alarma y parada con la sirena de 12 V e inspeccione el paquete manualmente.
¿Qué necesita de mí antes de emitir una cotización o realizar pruebas?
Dimensiones del paquete y peso del contenido, el paquete más alto que circulará en la línea, la velocidad de la línea y el ancho de la cinta, su pieza de prueba requerida (material y tamaño en milímetros), y si la lámina de aluminio está laminada a una película plástica. Para un informe de prueba, envíe tres muestras llenas: las someteremos a ensayo y le indicaremos el tamaño más pequeño de pieza de prueba metálica que detendrá la máquina.
El embalaje en lámina no tiene por qué ser un punto ciego en su sistema de calidad, pero sí requiere un detector de metales para láminas de aluminio basado en el principio adecuado, un tamaño de ventana seleccionado a partir de su pieza de ensayo —no de la lista de precios— y un método de rechazo adaptado a una bolsa ligera y plana.
Envíenos los detalles de su embalaje o tres muestras llenas, y las someteremos a prueba en el CQ-YW806 para informarle del tamaño más pequeño de pieza de ensayo de hierro que la máquina detiene. Si sus especificaciones también abarcan acero inoxidable, vidrio o piedra, consulte sobre la inspección por rayos X en la misma línea: fabricamos ambos sistemas y le indicaremos cuál es realmente el que necesita.
