Banda de 250 × 120 mm para paquetes de hasta 200 g, con precisión de pesaje de ± 0,05–0,1 g.
| Sobres y envases tipo stick | Un paquete a la vez, a una velocidad de hasta 100 paquetes por minuto. |
| Bolsitas de té, comprimidos y piezas pequeñas | Hasta 100 × 100 mm por pieza, a 10–60 m/min. |
| Manteniendo una lectura precisa | Un parabrisas evita corrientes de aire en la zona de pesaje, y un eje cónico impide que la cinta se desplace lateralmente. |
Envíenos un paquete y su peso. Le indicaremos si este bastidor puede pesarlo.
Una escala de 0,01 g y un límite superior de 200 g sitúan este modelo en la categoría micro: sobres, envases tipo barra, bolsitas de té, comprimidos y pequeños componentes metálicos, pesados individualmente sobre una cinta de 250 × 120 mm a una velocidad de 10 a 60 m por minuto. Los productos mayores de 100 × 100 mm requieren un bastidor más ancho de la serie XP. La función es intencionalmente específica: comparar el peso del envase con el valor objetivo asignado y transmitir el resultado al dispositivo de rechazo integrado en su línea.
Un sobre defectuoso no tiene por qué detener la línea. La báscula emite el veredicto y un dispositivo de extracción retira ese paquete de la cinta transportadora, mientras los paquetes que lo siguen continúan avanzando. Se ofrecen cuatro métodos en este bastidor: un empujador que se desplaza transversalmente sobre la cinta, una solapa, una ráfaga de aire o un brazo oscilante; su elección depende del tipo de paquete, la velocidad de la cinta y el espacio disponible.

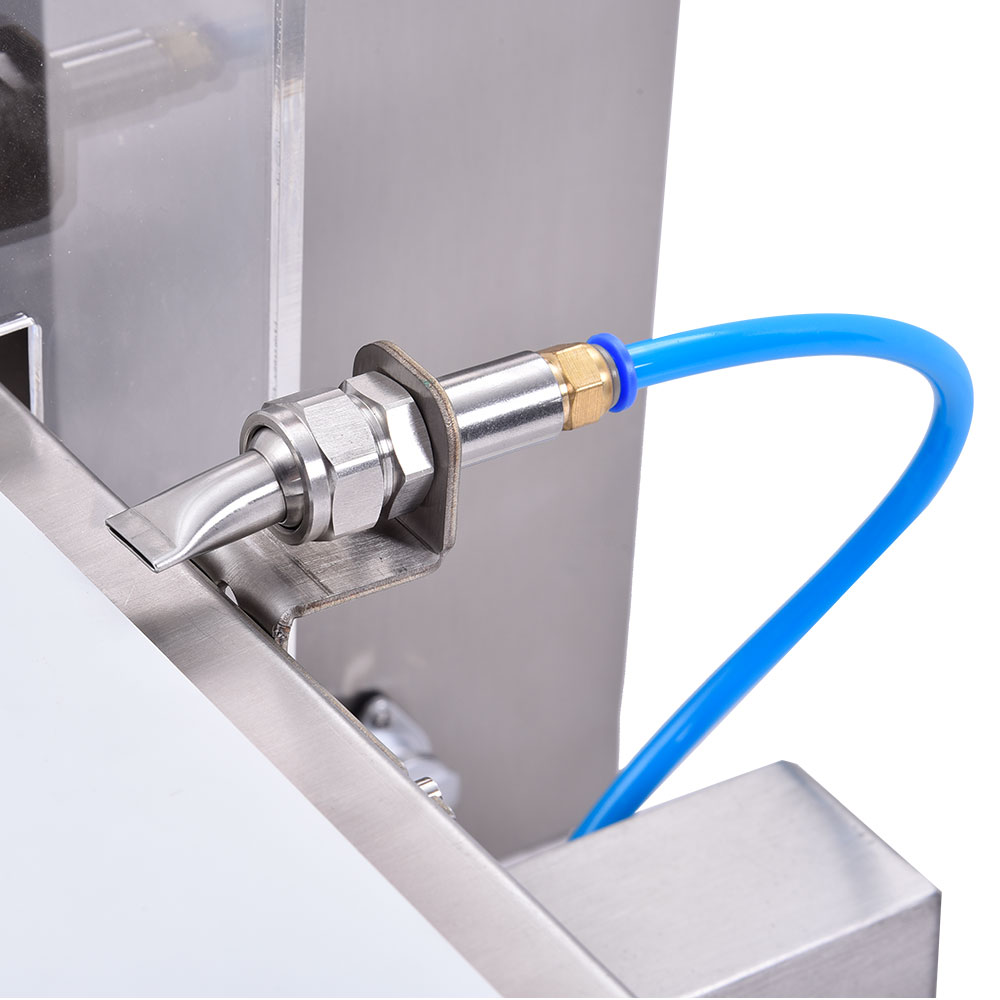

La unidad del clip incorpora la ráfaga de aire: una tobera plana situada en el borde de la cinta desvía el sobre defectuoso hacia la bandeja inferior. La tobera, su soporte y la tubería de aire quedan completamente fuera de la zona de pesaje.
| Característica | Detalles técnicos / Rendimiento |
| Modelo | CQ-YWXP1010 |
| Rango de pesaje | ≤ 200 g por artículo |
| Escala mínima | 0.01 g |
| Precisión de Pesaje | ± 0,05 g a ± 0,1 g Con un paquete que cruza la sección de pesaje a velocidad constante |
| Velocidad de la correa | 10–60 m/min, ajustable |
| Rendimiento | Hasta 100 piezas/min |
| Banda transportadora de pesaje | 250 mm (L) × 120 mm (A) |
| Tamaño máximo del producto | ≤ 100 mm (L) × 100 mm (A) |
| Método de rechazo | Empujador · solapa · soplado de aire · brazo oscilante, adaptado a la línea |
| Programas de productos almacenados | 100, con almacenamiento automático mediante aprendizaje |
| CÉLULA DE CARGA | ZEMIC L6D16 |
| Sistema de control | Controlador de muestreo A/D de alta velocidad |
| Cuerpo y carcasa | Acero inoxidable SUS 304, IP54 |
| Material de la banda transportadora | PU de grado alimenticio |
| Fuente de alimentación | CA 220 V ± 10 %, 50 Hz, 90 W |
| Dimensiones (L × A × A) | 900 × 500 × 1250 mm |
| Interfaz | USB · RS232 · RS485 |
| Entorno de trabajo | 0–40 °C, 30–95 % HR pantalla táctil a color de 7 pulgadas |
La precisión que la máquina puede mantener depende del paquete, no solo de la celda de carga: un paquete estable que cruza a velocidad constante permite una lectura con la precisión indicada a continuación; un paquete ligero que rebota sobre una banda rápida representa una tarea distinta.
Tres elementos protegen una lectura tan precisa: un parabrisas transparente situado sobre la zona de pesaje para evitar corrientes de aire; un sensor infrarrojo que vigila el paquete al cruzar; y un eje cónico que centra la cinta al girar, evitando su desviación hacia un lado. El seguimiento del cero se ejecuta continuamente, con ajuste manual o automático del cero, y hasta 100 programas almacenados conservan los ajustes para cada producto.
En una báscula de micro-escala, los accesorios determinan el resultado: el parabrisas sobre la célula de carga, el sensor que detecta el paso y el sistema de retorno que mantiene la cinta centrada.

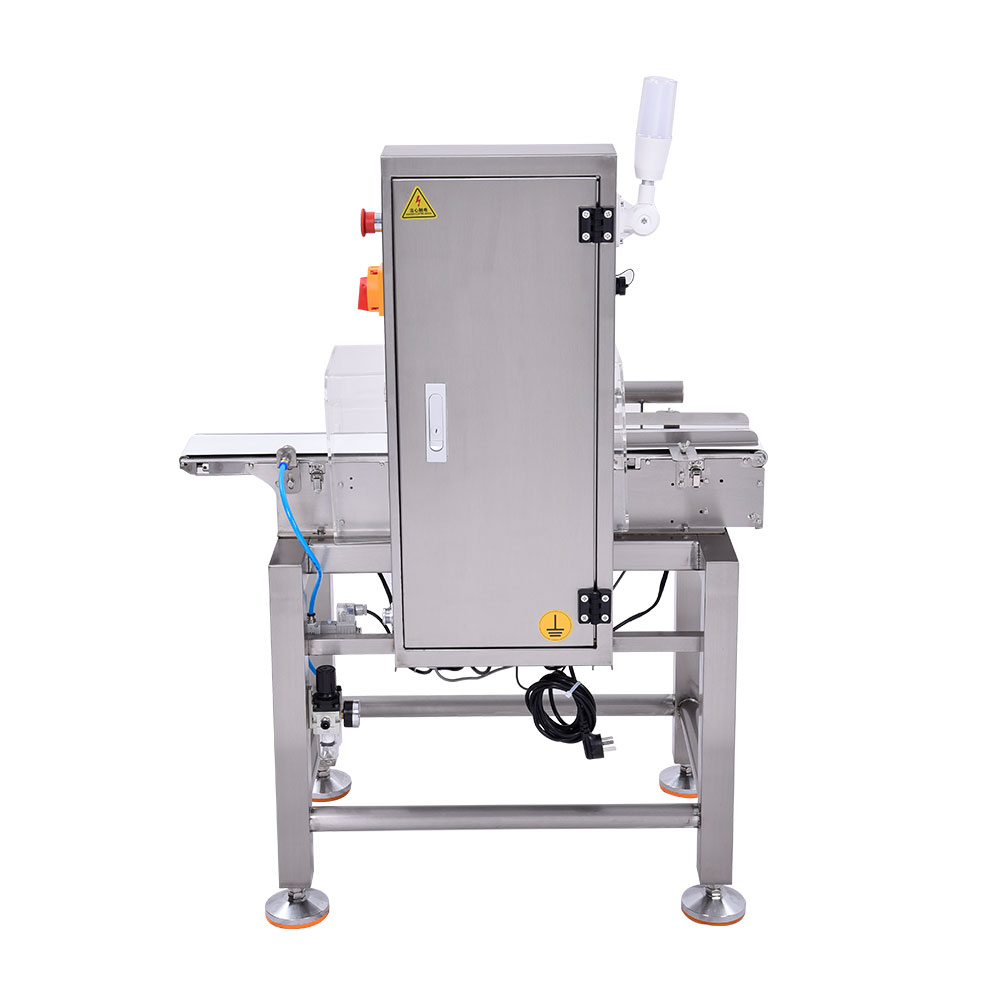

El bastidor es de acero inoxidable en toda su extensión, la correa se desplaza entre sus rieles y la máquina descansa sobre pies ajustables. La puerta del armario se abre mediante bisagras para facilitar el mantenimiento.

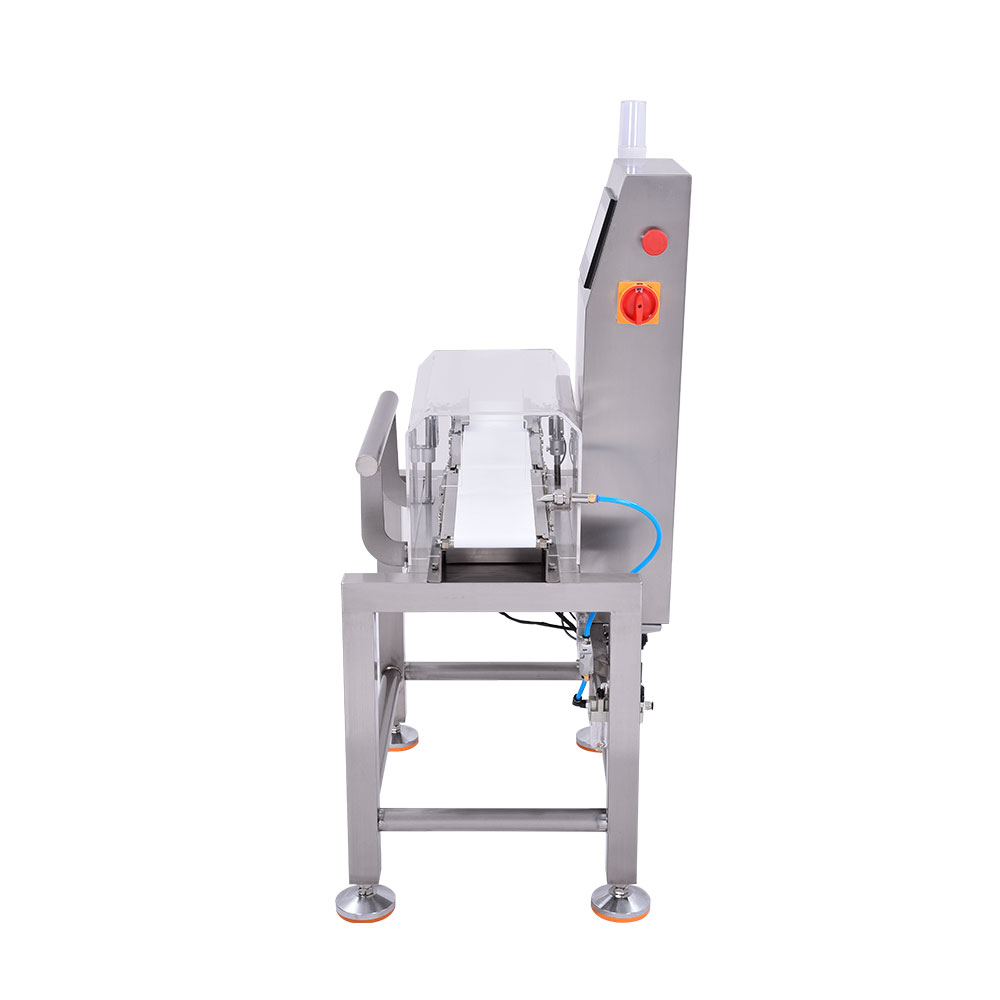

El bastidor soporta la correa en tres secciones: una corta zona de entrada estabiliza el paquete; la sección de pesaje es donde la celda de carga lo mide; y la sección de rechazo es donde se ejecuta la decisión final.
La celda de carga toma muestras de forma continua, por lo que el peso se representa como una curva obtenida durante todo el recorrido, no como una instantánea única. El software identifica la parte estable de dicha curva, la compara con el valor objetivo y con la tolerancia asignada al producto, y determina si el paquete es aceptable o NG (no conforme). A partir de ahí, la decisión es mecánica: el dispositivo de rechazo se activa, o bien se emite una alarma y el paquete se retira manualmente.
La correa de 250 mm está diseñada para paquetes pequeños, uno a la vez: sobres, envases tipo stick, bolsitas de té, comprimidos y blisters, botellas pequeñas y componentes ligeros, hasta 100 × 100 mm y 200 g por unidad.
Un bastidor de acero inoxidable y una correa de poliuretano apta para uso alimentario son adecuados para empaques en los sectores de alimentos y bebidas, farmacéutico y sanitario, productos químicos de consumo diario y electrónica; únicamente cambia el programa almacenado. No es el bastidor adecuado para cajas de cartón ni para cargas pesadas fundas , que requieren una correa más ancha y una celda de carga de mayor capacidad.
Cada unidad se ensambla y se pone a prueba en nuestro propio taller antes de su embalaje.
Sobres, envases tipo barra, saquitos de té, comprimidos y piezas pequeñas de hasta 100 mm de largo, 100 mm de ancho y 200 g cada una. Los productos más grandes o más pesados requieren una banda más ancha y una celda de carga de mayor capacidad.
± 0,05 g a ± 0,1 g en un envase que cruza la zona de pesaje a velocidad constante, con una escala mínima de 0,01 g. Indíquenos qué va a pesar y le diremos qué capacidad tiene este bastidor.
Un empujador, una compuerta, una ráfaga de aire o un brazo oscilante, según convenga al envase y al espacio disponible. La unidad mostrada en la imagen incorpora la ráfaga de aire.
100 programas almacenados con almacenamiento automático mediante aprendizaje, recuperables desde la pantalla táctil a color de 7 pulgadas.
CA 220 V, 50 Hz, 90 W, además de aire comprimido si se instala un dispositivo neumático de rechazo. Los datos se transmiten mediante USB, RS232 o RS485.
Garantía de un año para toda la máquina, con sustitución gratuita de piezas dentro de dicho período. El envío se realiza por mar, por vía aérea o mediante mensajería internacional exprés, y el pago puede realizarse a través de Alibaba Trade Assurance.
Envíe las dimensiones del producto, el peso por pieza y la velocidad de su cinta transportadora. Le responderemos sobre la compatibilidad, la precisión que puede mantener y el dispositivo de rechazo.
