Lähtumisosa on kohandatud konstruktsioon. Te valite, kuidas katkise kasti tootmisliinilt eemaldatakse.
| Kastid ja pakitud kaubad | Kuni 650 × 590 mm suurused ja 60 kg kaupa, kaalutud täpsusega ± 5–15 g. |
| Mürgid ja trummid | Kuni 30 pakendit minutis 900 × 600 mm laial. |
| Lähtumisosa | Eemaldatakse automaatselt või vöö peatub häirel käe eemaldamiseks. |
Ütleme meile, milline suund sobib teie liinile, ja me ehitame tagasilükkamisosa vastavalt sellele.

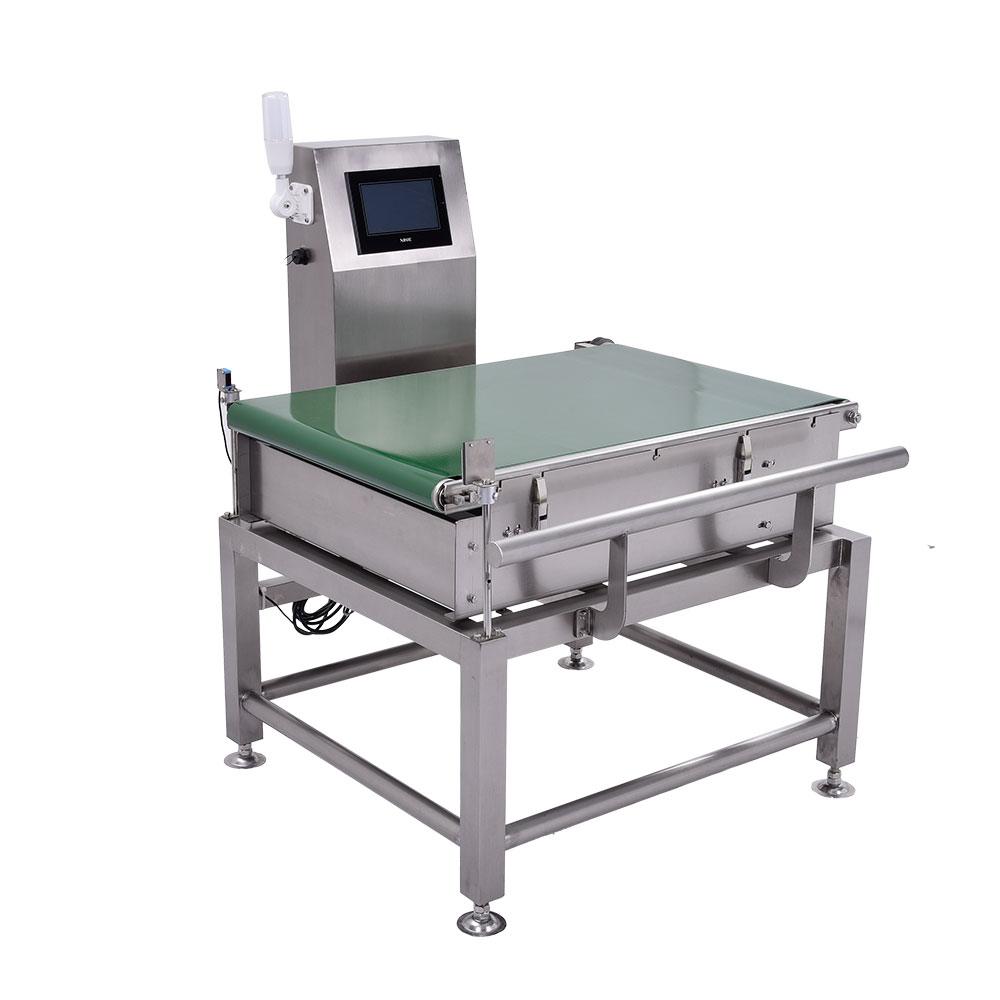

60 kg ulatus ja 1 g miinimumkaalumisvõimalus paigutavad selle raami raskete seadmete hulka, samas kui 900 × 600 mm pikkune vöö ja 10–30 m/min vöökiirus tagavad tootmisprotsessi kiiruse. See on loodud kastidele, kotidele ja kastidesse pakitud kaupadele, mis saabuvad sulgurist ja lahkuvad rullidega transpordilaua kaudu. Ülesanne on kitsas: kaaluda iga pakend vastavalt sellele määratud eesmärgile, teatada tulemus ja peatada vöö, kui pakend ei vasta nõuetele.
See ehitus ei viska pakendit vöölt maha. Kuna karbi kaalub kuni 60 kg, on põhjutaja sobimatu tööriist, seega kaalur teatab otsusest signaaltorni valgusti abil ja peatab vöö: läbi kukkunud pakend eemaldatakse käsitsi, samas kui tööprotsess peatub.
Klipis muutub veeru valgusti punaseks, kui karbi kaalumine näitab liiga väikest tulemust ja raam märgib selle vigaseks (NG). Midagi ei visata küljele ega ole vaja allavoolus kinni püüda. Kui teie tootmisliinil on vaja automaatset eemaldamist, teatage sellest, kui saadate andmed.
| Omadus | Tehnilised andmed / jõudlus |
| Mudel | CQ-YWXP600 |
| Kaalumispiirkond | ≤ 60 kg ühiku kohta |
| Miinimumkaalutav kaalasamm | 1 g |
| Kaalu täpsus | ± 5 g kuni ± 15 g Pakend liigub kaalumispiirkonda püsiva kiirusega |
| Koormusriba kiirus | 10–30 m/min, reguleeritav |
| Jooksutamine | Kuni 30 tk/min |
| Kaalumisvõll | 900 mm (p) × 600 mm (l) |
| Maksimaalne toote suurus | ≤ 650 mm (p) × 590 mm (l) |
| Läbikukkumissüsteem | Valgusalarm ja vöö peatub Läbikukkunud pakend eemaldatakse käsitsi |
| Salvestatud toote programmide arv | 100, automaatse õppesalvestusega |
| LOAD CELL | ZEMIC L6D16 |
| Juhtsüsteem | Kõrgkiiruslik A/D-prooviv juhtseade |
| Korpuse materjal | SUS 304 roostevaba teras |
| Transpordijooni materjal | Toiduohutu PVC |
| Juhtimine ja andmed | 10-tolline värviline puuteekraan USB · RS232 · RS485 |
| Toiteallikas | Väljundpinge 220 V ± 10 %, sagedus 50 Hz, võimsus 400 W |
| Mõõtmed (p × l × k) | 900 × 1000 × 1070 mm |
| Töökeskkond | 0–40 °C, suhteline niiskus 30–95 % |
Kontrolli täpsus sõltub mitte ainult koormusandurist, vaid ka transpordilindist. Kui kast jõuab kaalumispiirkonda sirgelt ja liigub püsiva kiirusega, on tulemus allpool märgitud väärtust; kui aga koti visatakse lindi peale või see jõuab nurkades, tuleb kasutada aeglasemat lindi. 1 g kaalaskaala tagab, et puuduv pudel tuvastatakse palju enne, kui kogu kaalumise viga ületab lubatud piiri.
Nullpunkt jälgimine toimub pidevalt, kusjuures nullpunkti korrastamine toimub kas käsitsi või automaatselt vastavalt lindi pöörlemisel tekkivale kõrvalekaldumisele. Kuni 100 salvestatud programmiga saab säilitada iga pakendi seaded, mille saab taastada 10-tolliselt värviliselt puuteekraanilt; õppumisfunktsioon salvestab eesmärgiparameetrid heade pakendite seeriast.
Kaalumislind on 900 mm pikk ja 600 mm lai toiduohutuslikust PVC-st, mistõttu mahub sinna täielikult kast, mille mõõtmed on kuni 650 × 590 mm, ja jääb seal paigale seisma. Kiirus on reguleeritav vahemikus 10–30 m/min, mis võimaldab kaaluda läbilaskevõimet ja raskete pakendite jaoks vajalikku seismisaega.
Raam on tavaliselt liini kaalumiskoht, mitte eraldiseisev masin: pakend saabub sulgemisseadmesse, läbib kaalumisosa ja liigub edasi rullidega transportimisliikumisel. Raske kartonipakendite liinil kasutatakse transportimiseks rullide asemel vööd, sest rullid suudavad kanda suuremat koormat.
Raam kannab vööd osade kaupa: pakendit tuvastatakse saabumisel, kaalumisosa on koht, kus koormusandur seda mõõdab, ja otsus tehakse lõpus.
Andur võtab pidevalt näidiseid, mistõttu hoiab juhtseade kogu läbimise ajal kujunenud kõverat, mitte ainult ühte hetklikku väärtust. Tarkvara analüüsib selle stabiilset osa, võrdleb seda pakendi jaoks salvestatud eesmärgiga ja tolerantsiga ning teeb otsuse – sobiv või mittesobiv. Seejärel peatub vöö ja veerupostil asuv valguslambuke annab signaali, nii et vigane pakend eemaldatakse enne, kui tootmine jätkub.
Kaalumõõtmise andmed saadakse välja USB-, RS232- või RS485-liidese kaudu, nii et andmeid saab edastada printerile, PLC-le või liini süsteemile. Kui te vajate konkreetset vormingut, palun öelge seda varakult — see on seadistusvalik, mitte uuesti ehitamine.
60 kg kaaluvahemik koos 900 × 600 mm transpordilindaga on mõeldud kastidele, kotidele, trummudele ja pakendatud kaupadele, mille suurus on kuni 650 × 590 mm ja kaalub kuni 60 kg ühel ühikul, kiirusega kuni umbes 30 pakendit minutis — pakkimishallides, kus kontroll on viimane turvavärav paletile pääsemisel: puuduv pudel, ebapiisav täitmine, kast, mida ei oleks tohtinud sulgeda.
See ei ole raametüüp sahhetitele, väikestele farmatseutilistele pakenditele ega millegile, mida kaalutakse grammi murdosades — neile on vaja kitsamat transpordilindat ja täpsemat kaalutäpsust. Samuti ei ole see mõeldud paletipakenditele. Kui te olete kahe erineva konfiguratsiooni vahel, saatke meile pakendi suuruse ja kaalu ühe ühiku kohta ning me ütleme, millisele raamile teie ülesanne sobib.
Iga üksus monteeritakse ja testitakse meie enda põrandal enne pakkimist.
Kastid, kotid, trumlid ja kastides olevad kaubad kuni 650 mm pikkused, 590 mm laiad ja 60 kg igaüks, liikudes stabiilsel kiirusel.
± 5 g kuni ± 15 g pakendile, mis läbib kaalumisjaama stabiilsel kiirusel, minimaalse skaalaga 1 g. Ütleme meile, mida te kaalute, ja me ütleme teile, millist koormust see raam talub.
Selles konfiguratsioonis teatab signaaltorni lamp veast ja lind peatub, nii et pakend tuleb käsitsi eemaldada – see sobib raskete kastide puhul. Kui soovite automaatset eemaldamist, andke meile teada.
100 salvestatud programmiga automaatse õppesalvestusega, mille saab taastada 10-tolliselt värviliselt puutetahvlilt.
Võrgupinge AC 220 V, sagedus 50 Hz, võimsus 400 W ning tasane põrand, millele seade paigaldada. Andmed väljuvad USB-, RS232- või RS485-liidese kaudu.
Täielik masin garanteeritakse üheks aastaks, sealhulgas osade tasuta vahetamine garantiiaegu jooksul. Masin saadetakse mere, lennuki või rahvusvahelise ekspresspostiga ning makse saab teha ka Alibaba Trade Assurance kaudu.
Saadake meile pakendite mõõtmed, iga ühiku kaal ja teie konveierilindluse kiirus. Me vastame teile seoses sobivusega, saavutatava täpsusega ning sellega, kuidas vigased pakendid teie liinilt välja tuleksid.
