15 kg gacha bo'lgan qutilar 620 × 400 mm lik lenta yordamida ± 1–5 g aniqlikda o'lchanadi.
| Qutilar va qutilar | Har biri 450 × 390 mm gacha, daqiqasiga 60 ta paketgacha. |
| Qopchonlar va qutilangan mahsulot | Uzoq kirish va yo'naltiruvchi tayyorgarliklar har bir narsani to'g'ri o'tkazadi, shu sababli o'qish barqaror bo'ladi. |
| Og'ir qutini rad etish | Itaruvchi qurilma butun 400 mm kenglikda harakatlanadi, shu sababli quti tekis, qiyalashmasdan chiqariladi. |
Bitta kartonni va uning og'irligini yuboring. Biz uning 620 × 400 mm lenta uchun mos kelishini tekshiramiz.

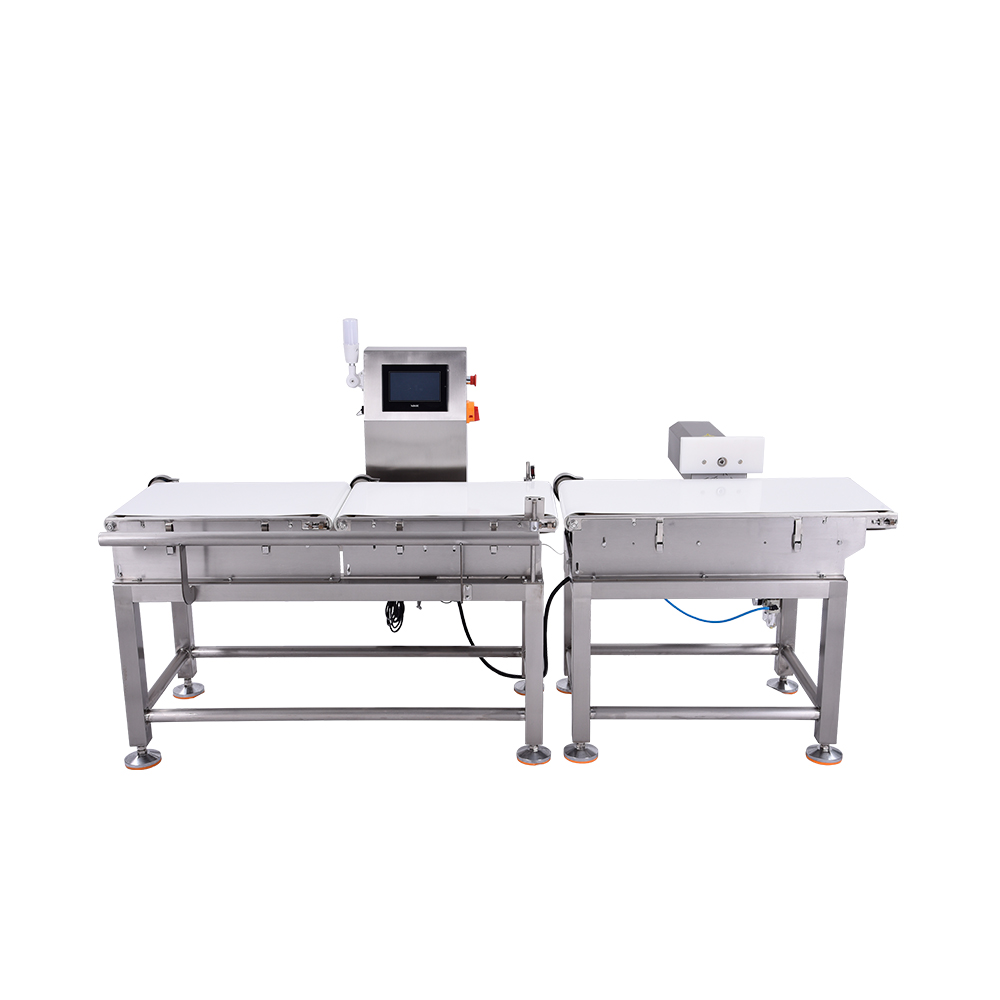

620 × 400 mm li transportyor lentyasi va 15 kg gacha vazn o‘lchash doirasiga ega bu model og‘ir vaznli mahsulotlarni qayta ishlashga mo‘ljallangan; bir vaqtda 1 g aniqlikdagi tarozu yengil qadoqlarni ham o‘lchash imkonini beradi: bir xil konstruksiya qutilarni ham, holatlar ham sumkalarni ketma-ket ishlashda qurilmani almashtirmasdan qayta ishlashga imkon beradi. Qurilmaning vazifasi maqsadga yo‘naltirilgan — har bir qadoqning vaznini unga belgilangan maqsad qiymatiga nisbatan solishtirish va natijani sizning liniyangizda joylashgan rad etish qurilmasiga uzatish.
Avariyaga uchragan qutilar liniyani to'xtatish shart emas. Vazn o'lchagich natijani e'lon qiladi va olib tashlash qurilmasi shu qutini lentadan olib tashlaydi, qolgan qutilar esa harakatda qoladi. Ushbu ramkada to'rtta usul taklif etiladi: lentaga keskin bosib o'tadigan itaruvchi, qo'pol qopqoq, havo oqimi yoki aylanuvchi qo'l — bu usul quti xususiyati, lenta tezligi va mavjud joyga qarab siz bilan birgalikda tanlanadi.

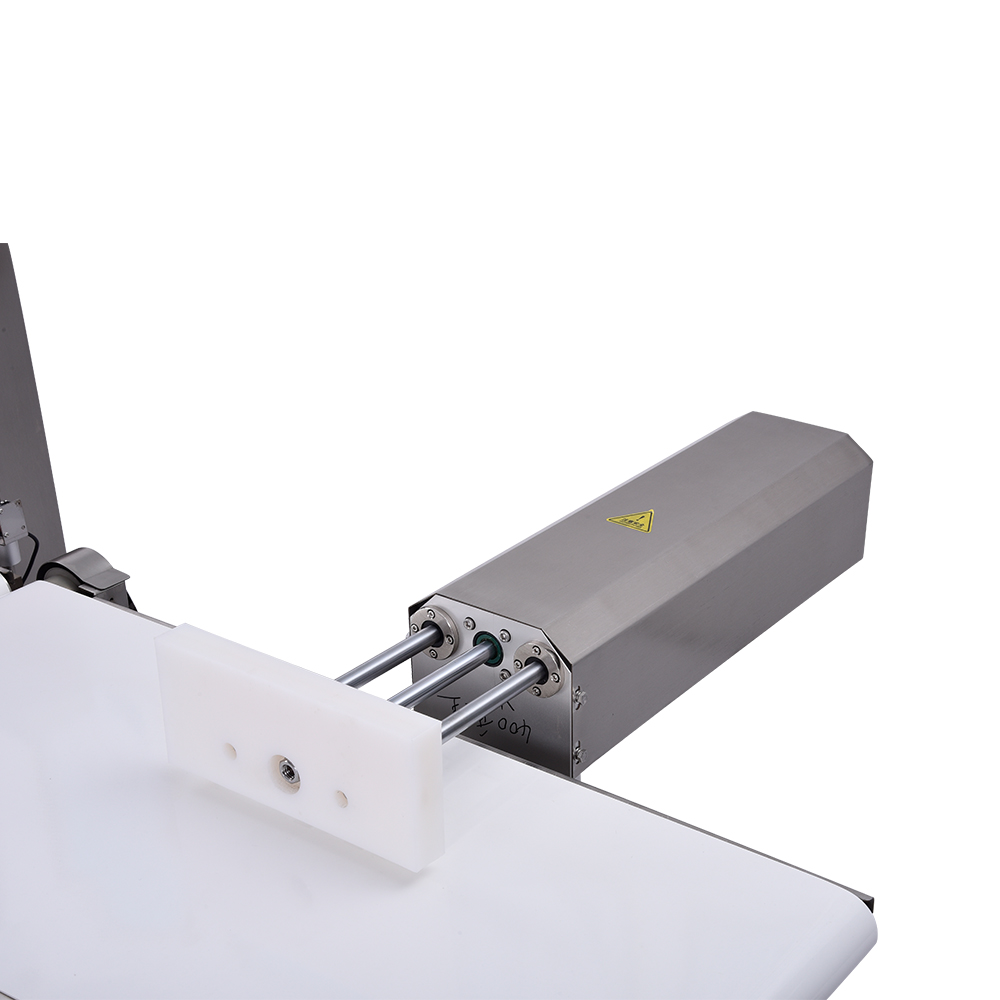

Qisqichdagi qurilma itaruvchini o'tkazadi: bu 400 mm kenglik bo'ylab tekis harakatlanadigan yo'naltirilgan qurilma bo'lib, quti qiyshaytirmasdan to'g'ri olib tashlanadi. Havo filtri va regulator operatorning qo'liga yetadigan darajada ramkaning ostida joylashgan.
| Xususiyat | Texnik tafsilotlar / ishlash ko'rsatkichlari |
| Model | CQ-YWXP400 |
| Og'irlash diapazoni | har bir narsa uchun ≤ 15 kg |
| Eng kichik o'lchov | 1 g |
| Vazn olish aniqqligi | ± 1 g dan ± 5 g gacha Og'irligini aniqlash qismidan barqaror tezlikda o'tayotgan paket uchun |
| Yoqilgich tezligi | 10–60 m/daq, sozlanadigan |
| O'tkazish kuchini | Soatiga 60 ta gacha |
| Vazn o'lchaydigan konveyer lentyasi | 620 mm (uzunligi) × 400 mm (kengligi) |
| Maksimal mahsulot o'lchami | 450 mm (uzunligi) × 390 mm (kengligi) dan kam |
| Rad etish usuli | Itaruvchi · qo'pol qopqoq · havo urish · aylanuvchi qo'l, liniyaga moslashtirilgan Pnevmatik qurilmalar 0,6–1 MPa tashqi havoda ishlaydi |
| Saqlanadigan mahsulot dasturlari | 100 ta, avtomatik o'rganish orqali saqlash |
| Yuk sensori | ZEMIC L6D16 |
| Boshqaruv tizimi | Yuqori tezlikli A/D namunaviy nazoratchi |
| Asosiy material | SUS 304 aholi qilingan po'lat |
| Konveyer lentyasining materiali | Oziq-ovqat sifatidagi PVC |
| Quvvat manbai | AC 220 V ± 10 %, 50 Gs, 400 Vt |
| O'lchamlari (Uzunlik × Kenglik × Balandlik) | 2146 × 1110 × 1231 mm |
| Interfeys | USB · RS232 · RS485 |
| Ishlash muhitida | 0–40 °S, 30–95 % NH 7 dyuymli rangli dotk-ekrani |
Ushbu apparatni ushlash uchun mos keladigan lenta paketga, faqat og'irlik sensoriga emas, bog'liq: barqaror paket doimiy tezlikda o'tganda quyidagi aniqlikka erishadi; yengil paket tez konveyerda sakrab ketishi boshqa vazifa.
Bir xil lenta ustida quti va yengil yukni ko'taradigan apparatda nol nuqtasini saqlash kerak. Nol nuqtasini kuzatish doimiy ravishda amalga oshiriladi, nol nuqtasini qo'lda yoki avtomatik ravishda tozalash mumkin; shuningdek, konussimon o'q lentani markazga qaytaradi, shu sababli u siljimaydi va o'lchov natijasi o'zgarmaydi. Har bir mahsulot uchun sozlamalarni saqlash uchun 100 tagacha saqlangan dasturlar mavjud.
Keng lentada o'lchovning barqarorligini quyidagi qismlar ta'minlaydi: qutini to'g'ri ushlash uchun relslar, lentaning to'g'riligini saqlash uchun qaytish qismi va o'zini o'lchov elementi — yuk hujayrasi.

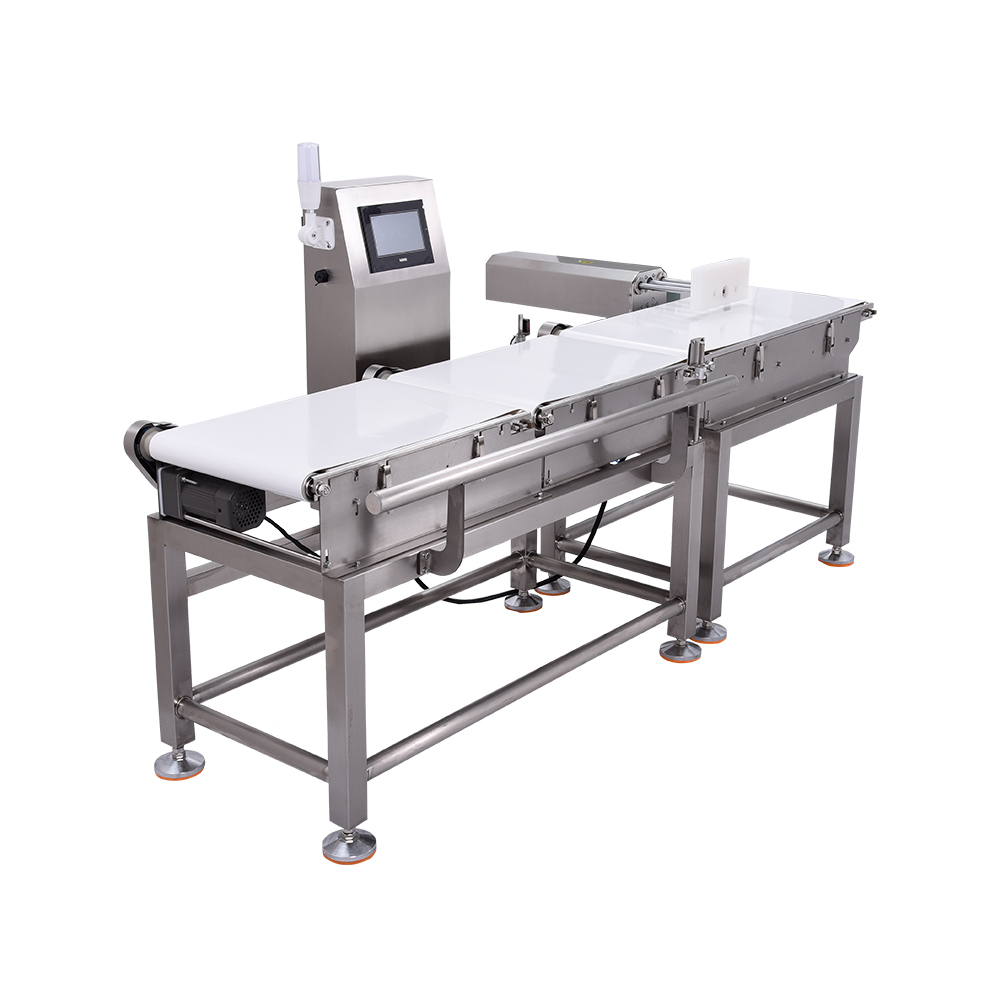

Ramka butunlay zanglamaydigan po'latdan yasalgan va maydoncha bilan jihozlangan rez'bali oyoqlar ustida turadi, shu sababli tekis bo'lmagan polga ham tekis o'rnatish mumkin. Reykalar bo'ylab joylashgan boshqaruv qismlari yon tomondan qulaylik bilan ulanadi, bu esa liniya uzilmasdan xizmat ko'rsatish imkonini beradi.
Ramka remni uchta qismga boʻlib oʻtkazadi. Uzun kirish qismi yukni barqarorlashtiradi; vazn oʻlchash qismida yuk hujayrasi uning ogʻirligini oʻlchaydi; rad etish qismida esa qaror amalga oshiriladi.
Yuk kuchini o'lchovchi sensor doimiy ravishda namunalar oladi, shuning uchun og'irlik bitta lahzada emas, balki butun o'tish jarayonida olingan egri chiziqdir. Dasturiy ta'minot uning barqaror qismini oladi, uni mahsulot uchun belgilangan maqsad va tushish chegarasi bilan solishtiradi va 'yaxshi' yoki 'noto'g'ri' deb qaror qiladi. Shundan keyin qaror mexanik tarzda amalga oshiriladi: rad etish qurilmasi ishga tushadi yoki ogohlantirish beriladi va paket qo'lda olib tashlanadi.
620 mm li remen 450 × 390 mm o'lchamdagi va har biri 15 kg gacha bo'lgan qutilar, korobkalar, sumkalar va qutilarga solingan mahsulotlar uchun mo'ljallangan; shu bilan birga, yengil paketlarga ishlov berishda ham bir xil ramka foydalanilishi mumkin.
U odatda chiziqqa integratsiya qilinadi, ya'ni chiziqdan tashqari ishlamaydi: bir uchida germetiklangan korobka, ikkinchi uchida esa olib ketish konveyeri yoki paletalash nuqtasi joylashgan. Shuning uchun uzun kirish qismi va yo'naltiruvchi tayoqlar mavjud — o'lchov aniqlikni saqlash uchun paket to'g'ri burchakda va doimiy tezlikda kelishi kerak. Bu sachetlar va kichik farmatsevtik paketlar uchun emas, chunki ular torroq remen va aniqroq masshtab talab qiladi; shuningdek, bu paletali yuklar uchun ham mos kelmaydi.
Har bir birlik yetkazib berilishidan oldin bizning zavod polimizda yig'iladi, sinovdan o'tkaziladi va qutilarga joylanadi.
Uzunligi 450 mm, kengligi 390 mm va har biri 15 kg gacha bo'lgan qutilar, korobkalar va sumkalar.
oʻlchash boʻlimidan doimiy tezlikda oʻtayotgan paket uchun ± 1 g dan ± 5 g gacha, minimal masshtab — 1 g.
Qadoqlama va mavjud joyga mos keladigan qurilma — itaruvchi, qopqoq, havo oqimi yoki siljivchi qo'l. Videodagi qurilma itaruvchini o'z ichiga oladi.
100 ta dastur xotirada saqlanadi, avtomatik o'rganish orqali saqlanadi va 7 dyuymli rangli ekran orqali chaqiriladi.
AC 220 V, 50 Gs, 400 Vt, shuningdek, pnevmatik rad etish qurilmasi oʻrnatilganda 0,6 dan 1 MPa gacha siqilgan havo.
Butun apparat uchun bir yillik kafolat, ichida qismlar bepul almashtiriladi. Yetkazib berish dengiz, havo yoki xalqaro ekspress orqali amalga oshiriladi va to'lov Alibaba Trade Assurance orqali amalga oshirilishi mumkin.
Mahsulotning o'lchamini, har bir donasining og'irligini va liniya tezligini yuboring. Biz moslik, aniqlik darajasi va rad etish qurilmasi bo'yicha javob beramiz.
