Il nastro da 210 mm trasporta confezioni fino a 1000 g. In condizioni di passaggio costante, la precisione della pesatura è di ± 0,3 g.
| Alimenti confezionati | I cartoni fino a 280 × 200 mm attraversano il nastro in linea. |
| Snack e polveri confezionati in sacchetti | Fino a 160 confezioni al minuto, pesate mentre si muovono. |
| Vasi e bottiglie | Una bilancia con sensibilità minima di 0,1 g rileva la carenza in un riempimento ridotto. |
Indicaci il peso massimo della tua confezione. Ti confermeremo che transita agevolmente sul nastro da 210 mm alla velocità da te impostata.
Una cinghia da 210 mm e una scala minima di 0,1 g definiscono la finestra operativa di questo modello: confezioni, vasetti e scatole piccole fino a 1000 g, che transitano a 15–100 m al minuto. Il compito è intenzionalmente mirato: pesare la confezione confrontandola con il valore obiettivo predefinito e trasmettere il verdetto al dispositivo di scarto presente sulla vostra linea.

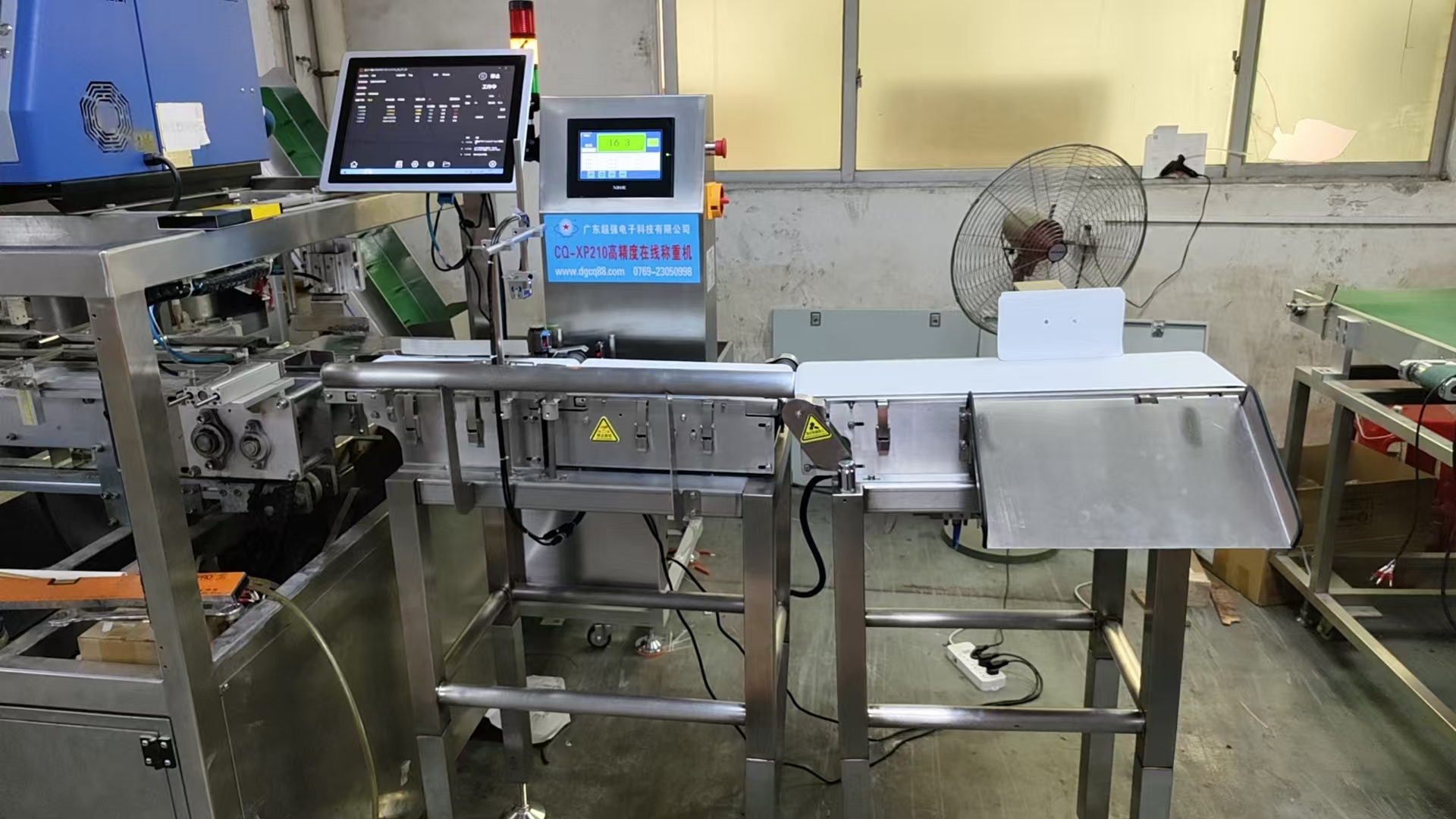

Una confezione scartata non deve necessariamente fermare la linea. La bilancia comunica il verdetto e un dispositivo di rimozione preleva tale confezione dalla cinghia, mentre le confezioni successive proseguono regolarmente. Sono disponibili quattro metodi: una spinta trasversale sulla cinghia, una saracinesca ribaltabile, un getto d’aria o una sezione di caduta — scelti insieme a voi in base al tipo di confezione, alla velocità della cinghia e allo spazio disponibile.

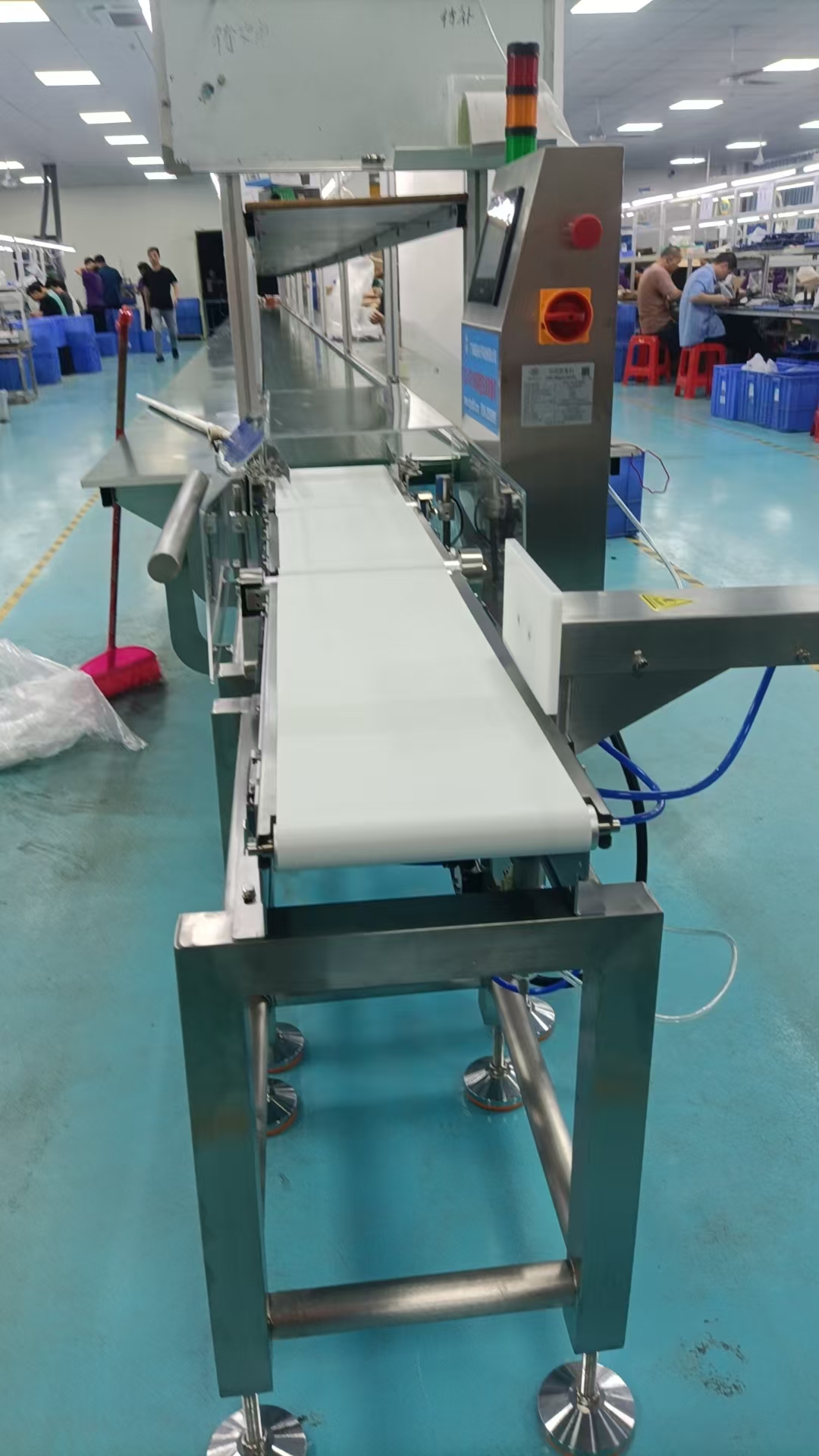

L'unità nel clip trasporta il dispositivo di spinta: la piastra spinge il pacchetto difettoso nel vassoio alla fine del percorso. I dispositivi pneumatici funzionano con aria esterna a 0,6–1 MPa, regolata sotto il telaio.
| Caratteristica | Dettagli tecnici / prestazioni |
| Modello | CQ-YWXP210 |
| Intervallo di pesatura | ≤ 1000 g per articolo |
| Scala minima | 0,1 g |
| Precisione di pesatura | ± 0,3 g fino a ± 0,5 g Su un pacco che attraversa la sezione di pesatura a velocità costante |
| Velocità della cintura | 15–100 m/min, regolabile |
| Debito | Fino a 160 pezzi/min |
| Nastro trasportatore di pesatura | 400 mm (L) × 210 mm (L) |
| Dimensione massima del prodotto | ≤ 280 mm (L) × 200 mm (L) |
| Metodo di rifiuto | Spingitore · aletta · soffio d’aria · braccio oscillante, abbinato alla linea I dispositivi pneumatici funzionano con aria esterna a 0,6–1 MPa |
| Programmi prodotto memorizzati | 100, con memorizzazione automatica tramite apprendimento |
| CELLA DI CARICO | ZEMIC L6D16 |
| Sistema di controllo | Controller di campionamento A/D ad alta velocità |
| Materiale del corpo | Acciaio inox SUS 304 |
| Materiale della cinghia trasportatrice | PU alimentare |
| Alimentazione elettrica | CA 220 V ± 10 %, 50 Hz, 150 W |
| Dimensioni (L × P × A) | 1522 × 560 × 1222 mm |
| Interfaccia | USB · RS232 · RS485 |
| Ambiente di lavoro | 0–40 °C, umidità relativa 30–95 % schermo touch a colori da 7 pollici |
La banda alla quale la macchina può essere fissata dipende dal prodotto imballato, non solo dalla cella di carico: un prodotto imballato stabile che attraversa a velocità costante consente letture con l’accuratezza indicata qui sotto; un prodotto leggero che rimbalza su un nastro veloce rappresenta invece un compito diverso.

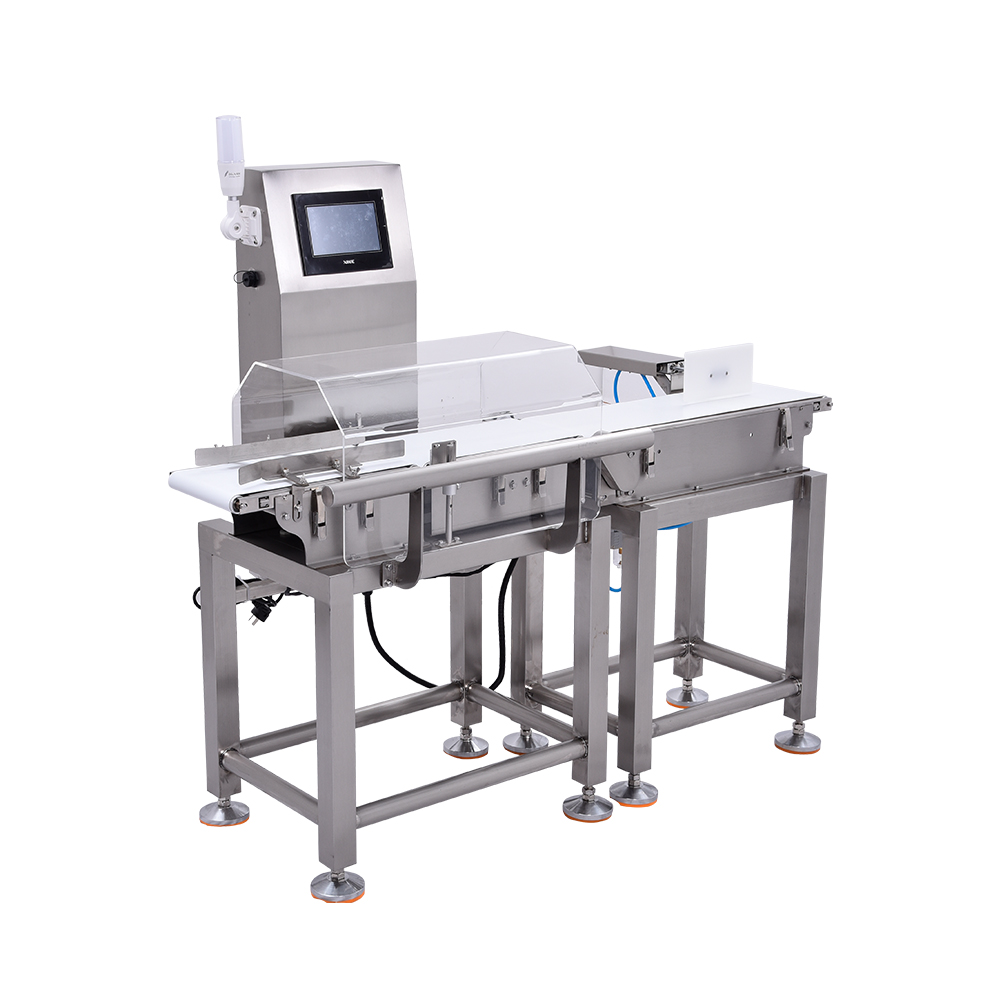

Tre elementi proteggono la lettura. Un parabrezza trasparente sovrasta la sezione di pesatura per evitare che le correnti d’aria ne influenzino il risultato. Un sensore a infrarossi monitora il prodotto imballato durante il passaggio. Un albero conici riporta il nastro al centro durante la rotazione, impedendone lo spostamento laterale. Il tracciamento dello zero avviene in continuo, con azzeramento manuale o automatico. Fino a 100 programmi memorizzati consentono di salvare le impostazioni per ciascun prodotto.
I componenti che garantiscono precisione su una linea reale controllo del peso non sono quelli elencati sul foglio tecnico: il parabrezza, il sensore, il sistema di riallineamento del nastro e le parti meccaniche del telaio. Tutti e quattro sono presenti.

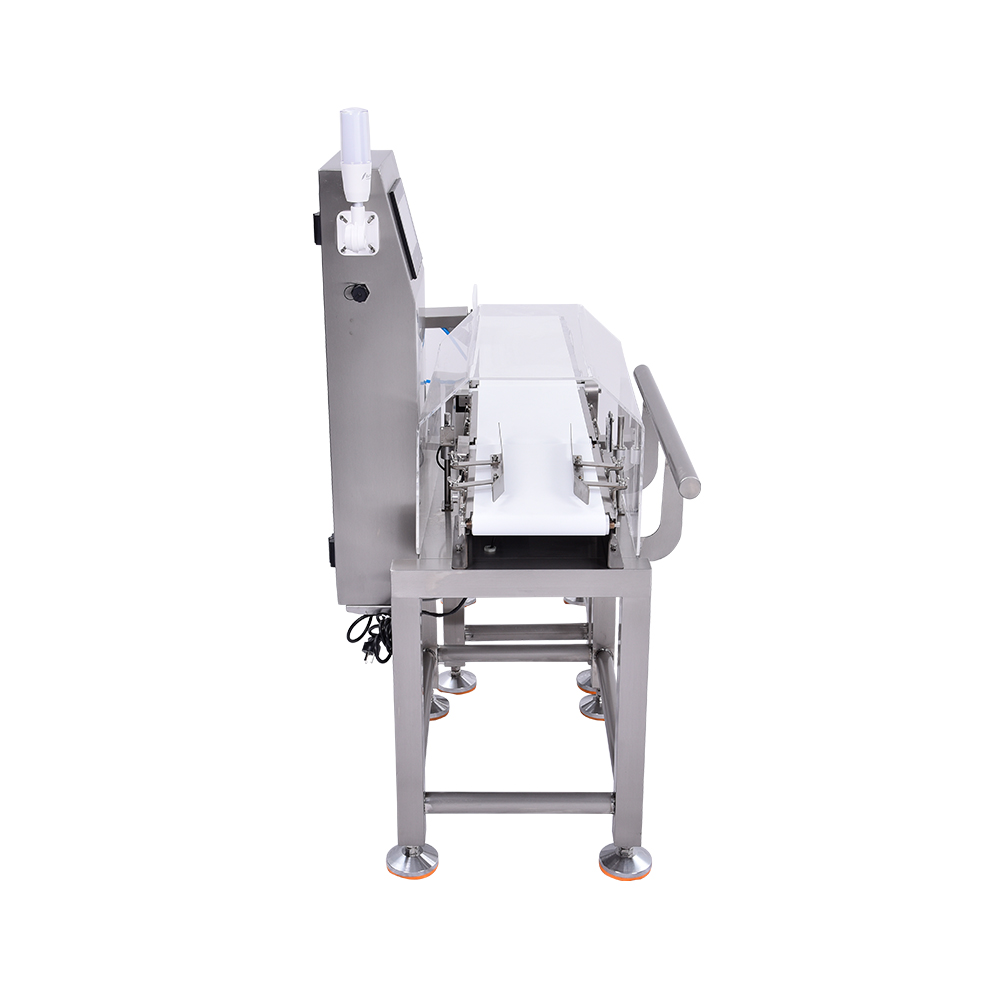

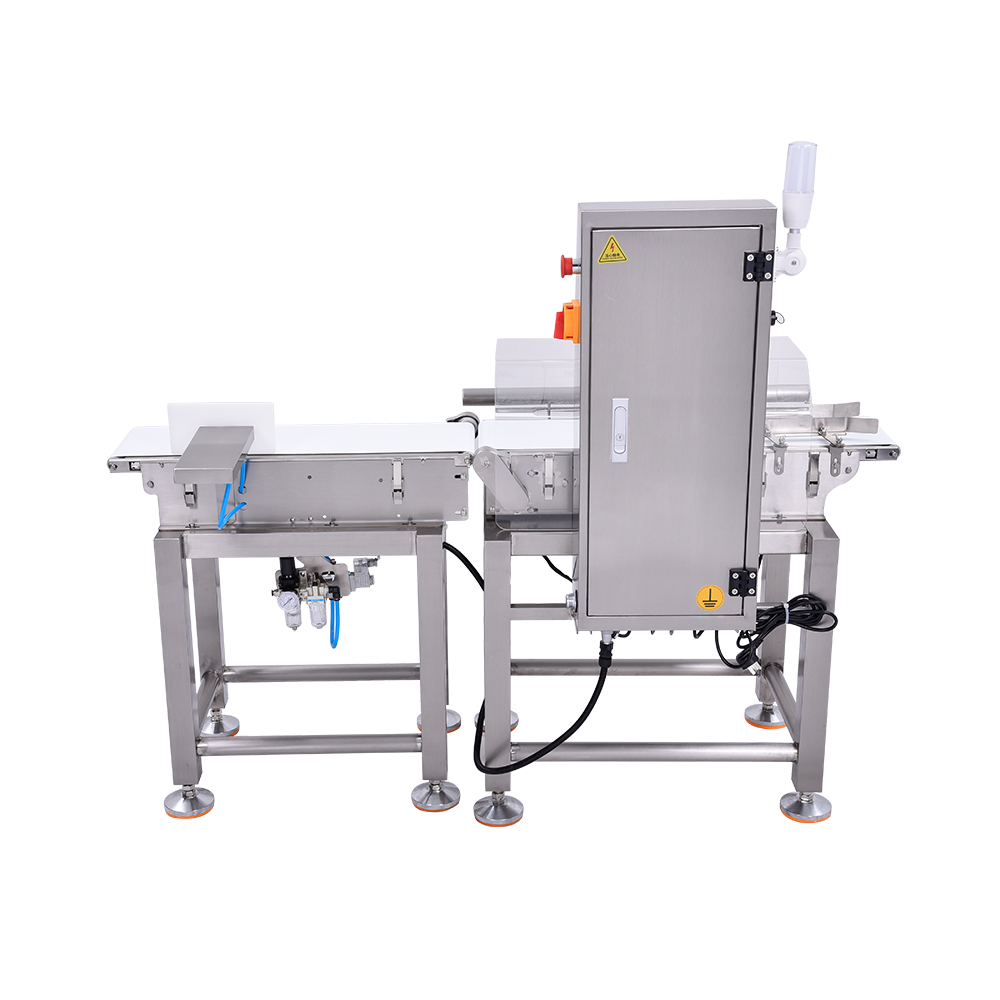

Il telaio è interamente in acciaio inossidabile, il nastro scorre tra guide in alluminio e la macchina poggia su piedini regolabili. Viti, cella di carico e convertitore di frequenza sono accessibili lateralmente.
Il telaio supporta il nastro in tre sezioni: una breve sezione di accelerazione stabilizza la confezione; la sezione di pesatura è quella in cui la cella di carico effettua la lettura; la sezione di rifiuto è quella in cui viene eseguita la decisione. Le lunghezze sono fisse in base al modello, in modo che la confezione abbia spazio sufficiente per stabilizzarsi prima della pesatura.
La cella di carico esegue campionamenti in continuo, quindi il peso è rappresentato da una curva rilevata durante l'intero passaggio, anziché da un singolo istantaneo. Il software identifica la porzione stabile di tale curva, la confronta con il valore obiettivo e con la tolleranza prevista per il prodotto, e determina se il risultato è accettabile o non conforme (NG). Da questo punto in poi la decisione è meccanica: il dispositivo di scarto si attiva oppure scatta l'allarme e il prodotto viene rimosso manualmente.
Il nastro da 210 mm è adatto a confezioni piccole e medie: alimenti in scatola, snack in sacchetto e polveri, barattoli, bustine, confezioni blister e piccoli componenti hardware, fino a 280 × 200 mm e 1000 g ciascuno.
Una struttura in acciaio inossidabile e un nastro in PU idoneo al contatto con gli alimenti rendono l'apparecchio adatto al confezionamento di prodotti alimentari e bevande, farmaceutici e sanitari, prodotti chimici per uso quotidiano ed elettronici — cambia soltanto il programma memorizzato. Non è invece adatto a cartoni grandi o a carichi pesanti cassetti , che richiedono un nastro più largo e una cella di carico più robusta.

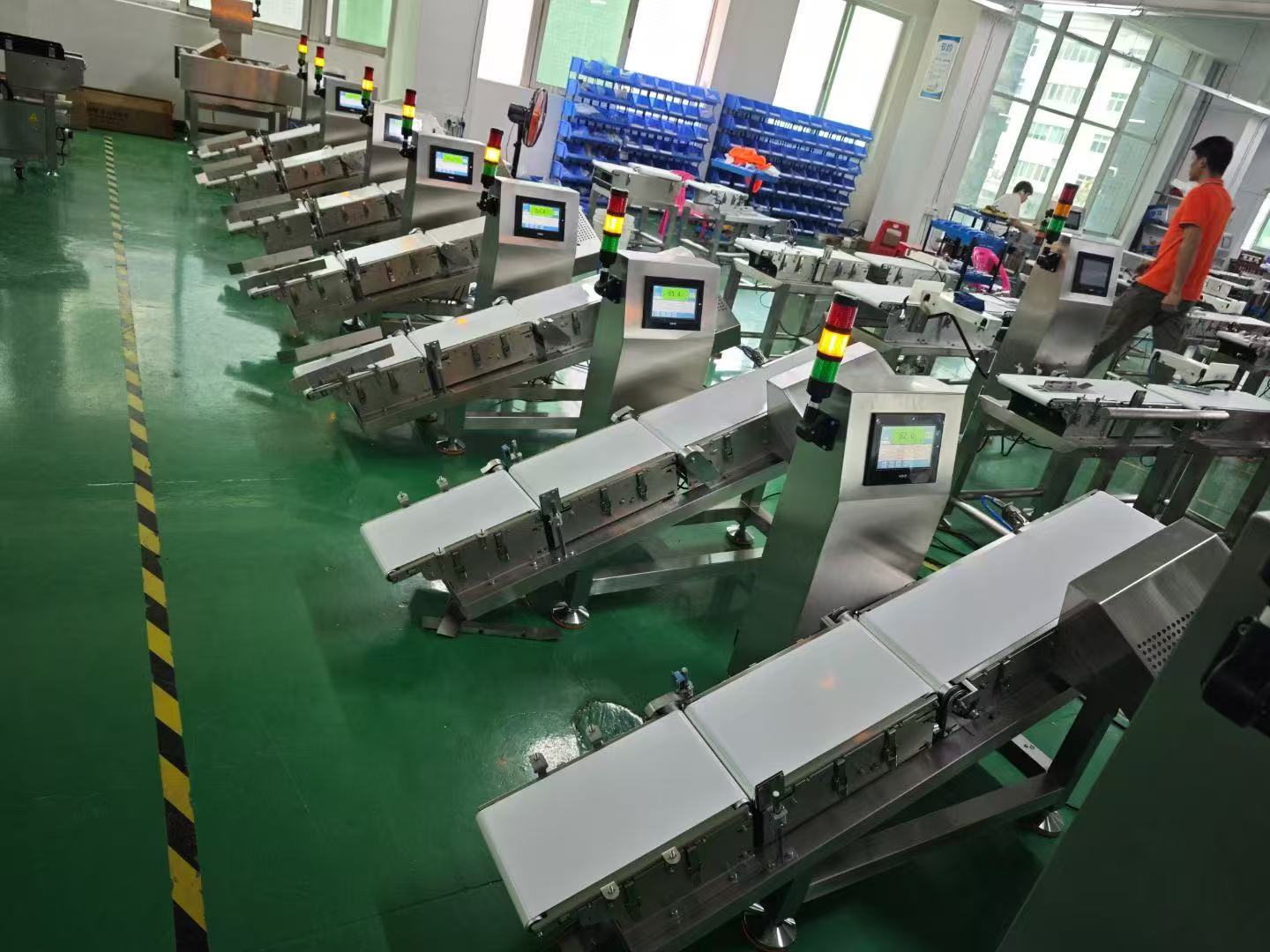

Ogni unità viene assemblata e testata sul nostro pavimento prima dell’imballaggio.
Pacchi, scatole, barattoli e sacchetti fino a 280 mm di lunghezza, 200 mm di larghezza e 1000 g ciascuno. Prodotti più grandi o più pesanti richiedono un nastro più largo e una cella di carico con portata superiore.
± 0,3 g fino a ± 0,5 g su un pacco che attraversa la sezione di pesatura a velocità costante, con scala minima di 0,1 g. Indicaci cosa devi pesare e ti diremo quale carico massimo può sopportare questo telaio.
Un dispositivo spingitore, un’appendice mobile, un getto d’aria o un braccio oscillante: scegli quello più adatto al tipo di pacco e allo spazio disponibile. I dispositivi pneumatici funzionano con aria esterna a pressione compresa tra 0,6 e 1 MPa.
100 programmi memorizzati con archiviazione automatica tramite apprendimento, richiamabili dallo schermo tattile a colori da 7 pollici.
CA 220 V, 50 Hz, 150 W. Aria compressa a 0,6–1 MPa solo per le opzioni di rifiuto pneumatico. I dati vengono trasmessi tramite USB, RS232 o RS485.
Garanzia di un anno sull’intera macchina, con sostituzione gratuita dei componenti inclusi. La spedizione avviene via mare, via aerea o espresso internazionale; il pagamento può essere effettuato tramite Alibaba Trade Assurance.
Invia le dimensioni del prodotto, il peso per pezzo e la velocità del nastro trasportatore. Ti forniremo informazioni sull’adattamento, sulla precisione raggiungibile e sul dispositivo di rifiuto.
