El túnel 4020 tiene una abertura de 400 × 200 mm. Este tiene una abertura de 500 × 300 mm.
| Bolsas de Gran Volumen | La abertura de 500 × 300 mm acepta un big bag completo. La cinta transporta 10 kg por pieza. |
| Cajas pesadas | Los paquetes completos pasan a velocidad de línea. La velocidad de la cinta se ajusta hasta 70 m/min. |
| Opciones de rechazo | Empujador, solapa, chorro de aire o brazo oscilante. Instalamos el que mejor se adapte a su empaque y línea. |
Envíenos el empaque más grande que utilice. Lo verificaremos con respecto a la abertura de 500 × 300 mm.

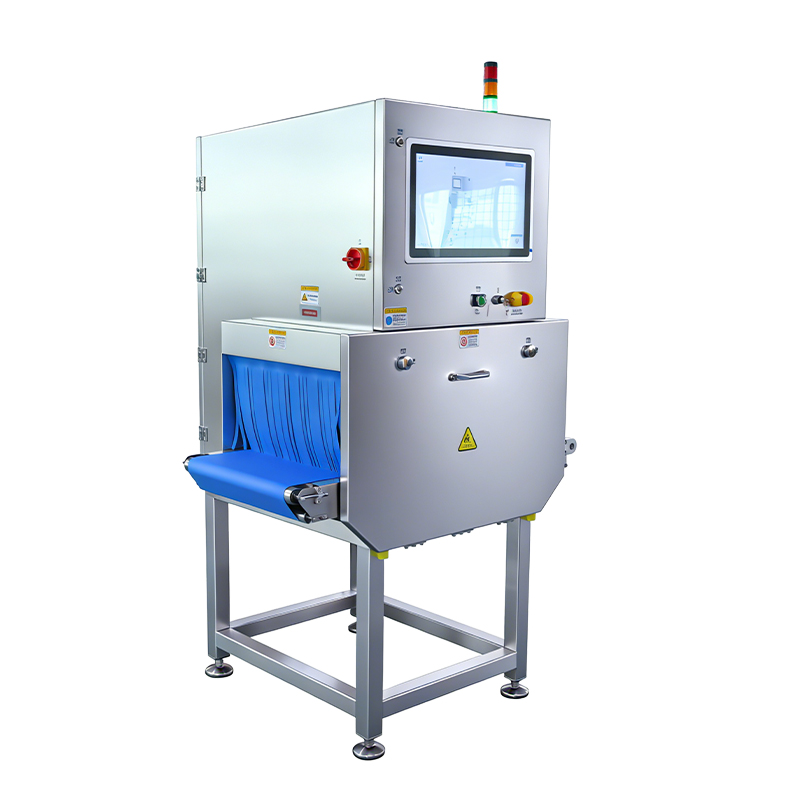

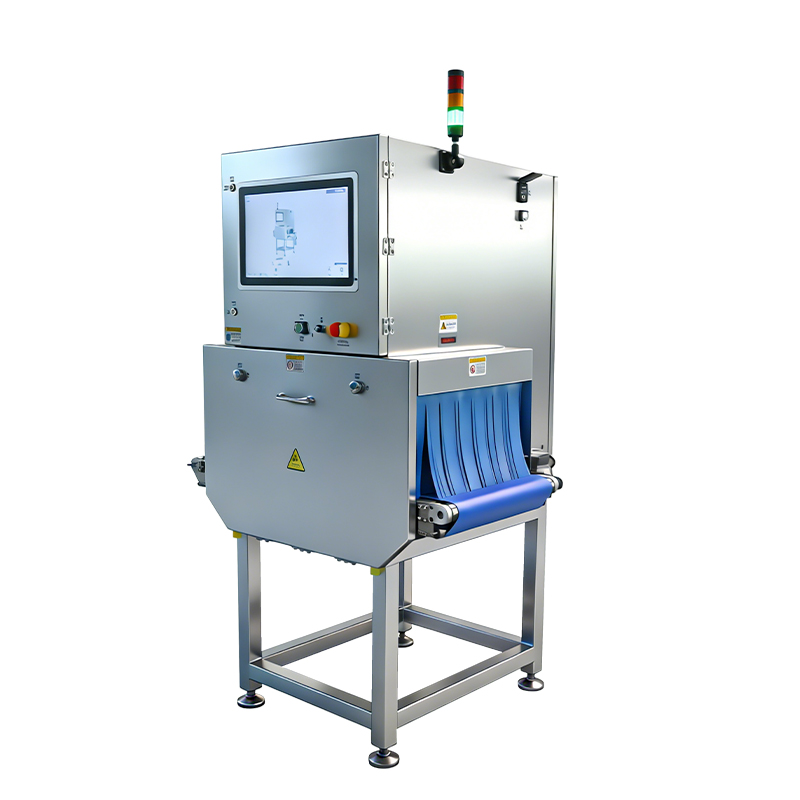

Apertura de 500 × 300 mm y estructura diseñada para soportar peso. Esta es la configuración industrial 5030 del modelo CQ-YW800: ideal para sacos voluminosos, cajas de cartón pesadas y paquetes de formato grande que no caben en un túnel estándar, con un peso máximo de 10 kg por pieza. Cuando se detecta un defecto dentro del paquete, la máquina puede detener la línea (parada por NG) o extraer automáticamente el paquete.
En un paquete pesado, no siempre desea que la máquina lo expulse. El modelo 5030 le ofrece ambos comportamientos: Parada NG , donde la línea se detiene y el paquete permanece en su lugar, o extracción automática , donde un dispositivo retira el paquete y la producción continúa. Cuál de ambas opciones le conviene depende del paquete y de lo que ocurra aguas abajo.
El propio dispositivo de extracción es una opción de configuración, fijada con usted al momento de pedir la máquina. Estas son las opciones con las que se fabrica este escáner industrial 5030:
| Característica | Detalles técnicos / Rendimiento |
| Modelo / Serie | CQ-YW800 — 5030 reforzado |
| Sistema de Rechazo | Apagado NG o eliminación automática: empujador, compuerta, soplado de aire o brazo oscilante |
| Fuente de rayos X | 150 W / 240 W / 350 W, seleccionable |
| Tamaño del túnel (A × A) | 500 mm × 300 mm |
| Tamaño máximo del producto | ≤300 mm (ancho) × 260 mm (alto) o ≤500 mm (ancho) × 10 mm (alto) |
| Velocidad de la correa | 10–70 m/min, ajustable |
| Precisión de detección (esfera mínima) | 0,6 mm de acero inoxidable SUS 304 · 1,0 mm de cerámica · 2,0 mm de vidrio Especificada con la correa vacía y sin producto en el haz |
| Capacidad de carga | Hasta 10 kg (22 lb) por pieza |
| Dimensiones de la máquina (L × A × A) | 1224 × 1090 × 1973 mm (+50 mm) |
| Formatos de producto | Sacos a granel · cajas de cartón pesadas · paquetes de gran formato |
| Construcción | Chasis totalmente de acero inoxidable SUS 304, banda de poliuretano (PU) apta para uso alimentario |
| Fuente de alimentación | CA 220 V, 1,5 kVA, 50/60 Hz |
| Alarma | Audible y Visual |
| Temperatura ambiente | −15 °C a +45 °C |
| Conectividad | Puerto LAN · puerto USB — informes en tiempo real y exportación de datos |
| Interfaz del operador | Pantalla táctil a color HMI, visualización multilingüe |
Para una máquina como esta se indican dos valores distintos. El que aparece en la tabla corresponde a la medición sobre una cinta vacía; el otro se obtiene con el producto presente, y es este último el valor relevante en su línea. Ambos se indican aquí para que pueda evaluar la diferencia antes de comprar:
Especificada sobre una cinta vacía; dentro de un paquete cargado, el límite depende de la densidad del producto y del grosor del paquete. En ensayos de laboratorio con paquetes de salchichas, detectamos una esfera de acero inoxidable de 0,8 mm — la tarjeta mostrada en la pantalla del vídeo anterior.
La decisión se toma a partir de una imagen del paquete, no de una sola lectura; por eso un túnel lleva consigo una serie de controles.
El tubo emite un abanico de rayos X hacia abajo, a través de la cinta transportadora. El detector opuesto registra cuánto de ese abanico atraviesa el paquete, y el software representa la diferencia como una imagen en escala de grises. La materia densa absorbe más del haz, por lo que aparece más oscura.
Todo lo que sigue es una evaluación: cada imagen se compara con los parámetros establecidos para el producto; la máquina decide si es aceptable o NG (no conforme), y el manejo de los artículos NG detiene la línea o retira el paquete. Dado que la evaluación se basa en una imagen, varias inspecciones se realizan en un solo paso: contaminación, forma, conteo, blindaje y sellado.
La pantalla táctil muestra la imagen en tiempo real y el veredicto por paquete, y cada decisión se registra para su revisión posterior.
Aquí es donde un túnel estándar se queda sin espacio. Bolsas voluminosas, cajas pesadas, bandejas de múltiples unidades y paquetes de gran formato: la abertura de 500 × 300 mm es la razón principal para elegir la configuración 5030, y el transportador está clasificado para 10 kg por pieza.
El trabajo típico consiste en un caso o una bolsa que llega directamente desde el proceso de llenado o empaque, avanza sobre la cinta transportadora a través del túnel y continúa hacia la siguiente cinta o es retirado por el dispositivo de extracción. Dado que la decisión se toma dentro del túnel, no importa si el empaque es de metal, de lámina de aluminio o de película simple.

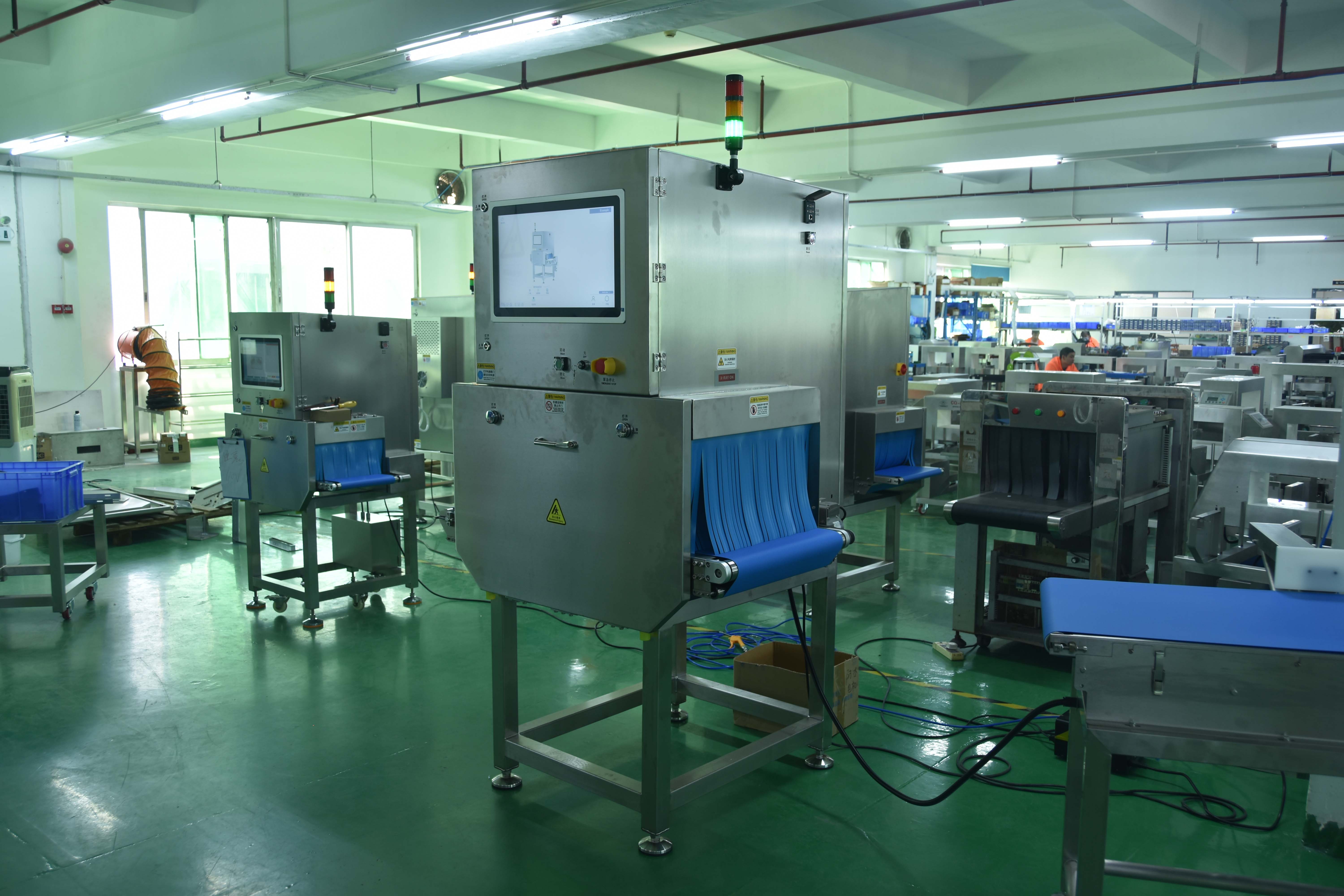

Cada unidad se ensambla y pone en funcionamiento en nuestras propias instalaciones antes de su envío. Abajo: unidades 5030 alineadas como líneas operativas en el taller.
La abertura del túnel mide 500 × 300 mm, y el producto más grande aceptable es de 300 × 260 mm en posición vertical o de 500 × 10 mm en posición plana, con un peso máximo de 10 kg por pieza.
Hay dos comportamientos disponibles: parada por desviación (NG), donde la línea se detiene, o extracción automática mediante impulsor, solapa, chorro de aire o brazo oscilante. El dispositivo instalado se define al momento de pedir la máquina.
En una cinta vacía: 0,6 mm de acero inoxidable SUS 304, 1,0 mm de cerámica, 2,0 mm de vidrio. Mediante paquetes de salchichas, nuestras pruebas en banco propias resolvieron una bola de acero inoxidable SUS de 0,8 mm. La segunda cifra es la que debe compararse con su propio producto.
Hasta 10 kg por pieza, a cualquier velocidad de cinta entre 10 y 70 m/min.
Acero inoxidable completo SUS 304 con cinta de poliuretano (PU) apta para uso alimentario, y la pantalla funciona en más de un idioma para equipos con turnos mixtos.
Un puerto LAN y un puerto USB transmiten los datos para informes en tiempo real; la pantalla táctil muestra la imagen en vivo y el veredicto para cada paquete, y cada decisión queda registrada.
Envíenos las dimensiones del paquete, el peso por pieza y la velocidad de su cinta, y le responderemos sobre la compatibilidad, el dispositivo de extracción y la configuración del 5030.
