La macchina è composta da due parti, quindi è facile da spostare e da adattare alla tua linea di produzione.
| Piano superiore | Facile da sollevare con un elevatore o da trasportare su per le scale. Una macchina lunga non passerebbe. |
| Linee a tunnel chiuso | Si adatta e si regola in una linea in cui altri macchinari lasciano poco spazio. |
| Confezioni con base per hotpot | Nella dimostrazione è stato rilevato uno spessore di 0,8 mm in acciaio inossidabile (SUS) attraverso la confezione. Il valore rilevato con nastro vuoto è di 0,4 mm. |
Indicaci come verrà introdotta la macchina e dove dovrà essere posizionata. Verificheremo che entrambe le parti siano compatibili.

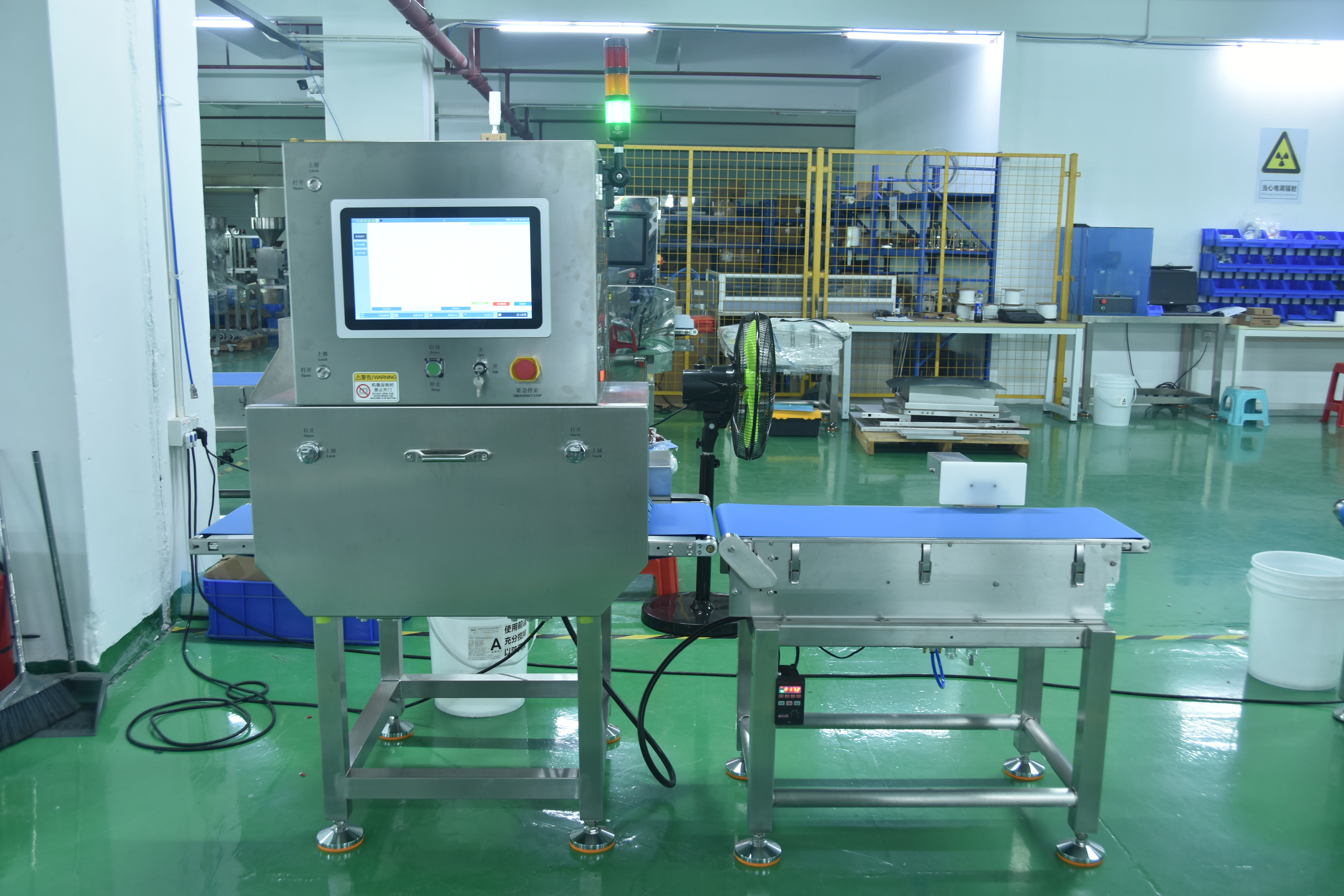

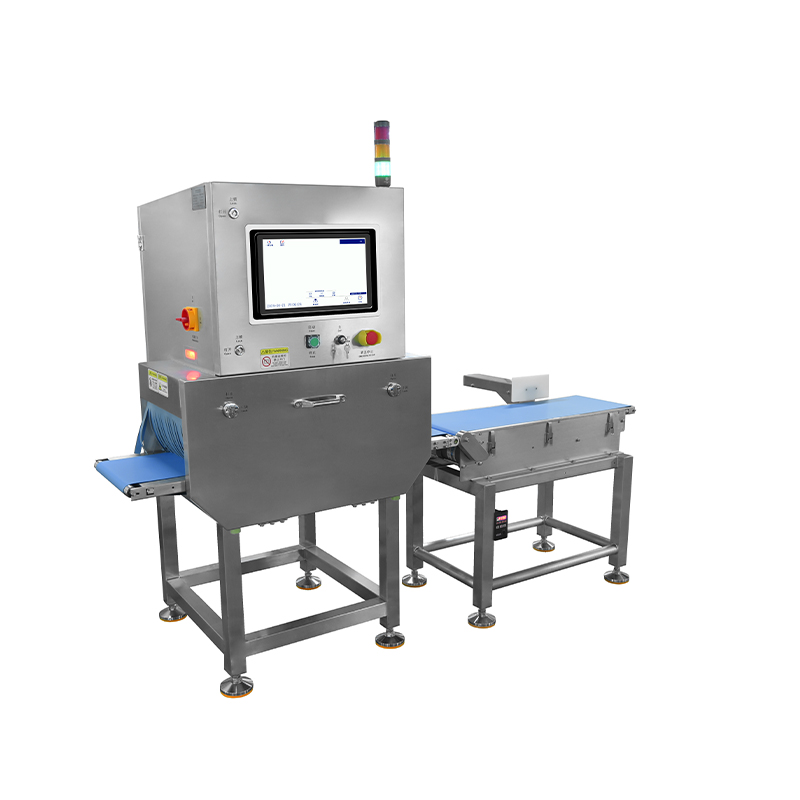

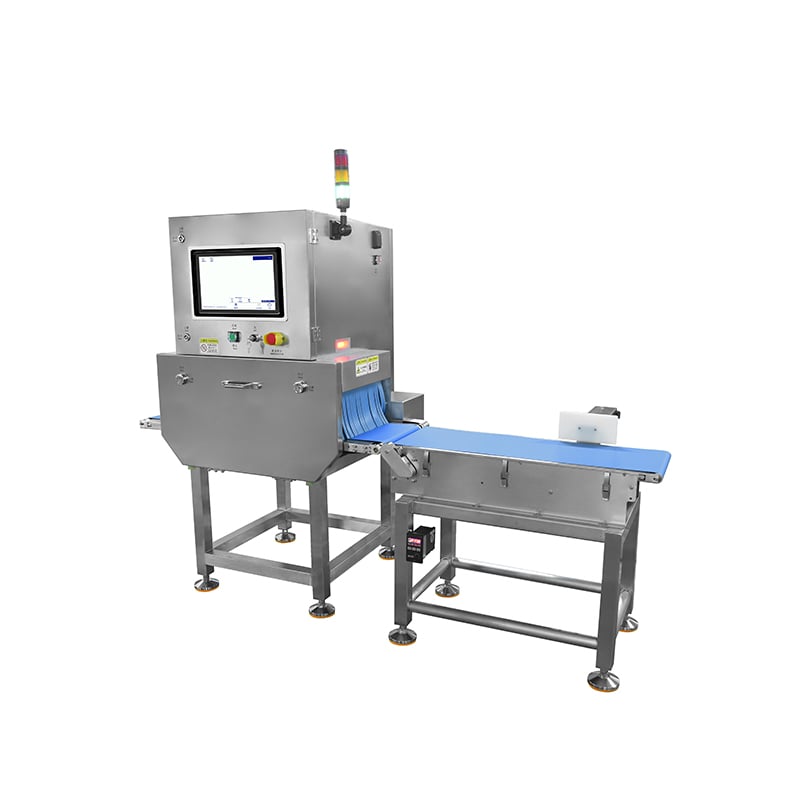

Questa macchina viene consegnata in due telai: l’armadio di ispezione e il nastro trasportatore di rifiuto dotato di asta di spinta. Una cinghia li collega; pertanto un corpo di 2143 mm può essere smontato per il trasporto e rimontato in loco, mantenendo l’asta di spinta lontana dal rivelatore.
L'armadio contiene la sorgente a raggi X, il rivelatore e il computer di controllo. Il secondo telaio supporta il nastro che esce dal tunnel e il dispositivo di espulsione che rimuove un imballaggio difettoso; un tratto di nastro collega i due telai in modo che il prodotto possa attraversare il giunto senza interruzioni.
L'acquisto in questa configurazione riguarda solitamente l'edificio più che il prodotto alimentare: due telai compatti passano attraverso porte e ascensori che non accoglierebbero un unico corpo di 2143 mm; una volta posizionata, la macchina opera come una singola linea. Nessun componente meccanico attraversa il fascio di raggi X.
| Caratteristica | Dettagli tecnici / prestazioni |
| Modello / Serie | CQ-YW800 — asta di spinta a due parti da 4020 |
| Metodo di rifiuto | Esclusione dello spingitore, sul secondo telaio |
| Precisione di rilevamento (sfera minima) | acciaio inossidabile SUS 304 da 0,4 mm · ceramica da 1,0 mm · vetro da 2,0 mm Cinghia vuota, nessun prodotto nel fascio |
| Dimensioni del tunnel (L × H) | 400 mm × 200 mm |
| Dimensione massima del prodotto | ≤280 mm (L) × 200 mm (A) · oppure ≤400 mm (L) × 60 mm (A) |
| Velocità della cintura | 10–70 m/min, regolabile |
| Capacità di Carico | Fino a 5 kg (11 libbre) per confezione |
| Fonte di raggi X | 150 W / 240 W / 350 W, selezionabile |
| Dimensioni macchina (L × L × H) | 2143 × 990 × 1845 mm (+100 mm), due telai |
| Formati prodotto | In sacchetto · in scatola · sfuso |
| Edilizia | Telaio in acciaio inossidabile SUS 304, cinghia in PU per uso alimentare |
| Alimentazione elettrica | Corrente alternata 220 V, 1,5 kVA, 50/60 Hz |
| Allarme | Uditivo e Visivo |
| Temperatura ambiente | da −15 °C a +45 °C |
| Interfaccia dati | Porta LAN · porta USB |
| Visualizzazione e funzionamento | Schermo tattile, input tattile |
| Lingua del display | Cinese, inglese e altri |
Con il fascio vuoto, il manuale specifica 0,4 mm di acciaio inossidabile, 1,0 mm di ceramica e 2,0 mm di vetro, e indica che tale riga non riguarda alcun prodotto. Inserendo una confezione nel fascio a raggi X, i valori cambiano in base a ciò che il fascio deve attraversare: su una confezione per base di hotpot, acciaio inossidabile 0,8 mm.
Specificato su una cinghia vuota, nessun prodotto nel fascio.
Il pannello funge anche da registro del turno — contatori, tensione e corrente del tubo, e una miniatura di ogni rifiuto.
Un singolo passaggio produce un’unica immagine, e tale immagine risponde a più di una domanda.
Un tubo a raggi X posizionato sopra il nastro emette un ventaglio di radiazioni che attraversa il prodotto. Una striscia rilevatore posta sotto il nastro misura la quantità di radiazioni che lo attraversano, e il software rappresenta le differenze sotto forma di immagine in scala di grigi: qualsiasi elemento più denso del cibo circostante appare più scuro.
L’immagine viene confrontata con le impostazioni specifiche del prodotto e la macchina emette un verdetto; un pacchetto che non supera il controllo viene segnalato al dispositivo spingitore nel secondo fotogramma.
Da tale controllo vengono rilevati non solo contaminanti, ma anche forma, quantità, sezioni schermate e stato della chiusura, tutti ricavati da un’unica immagine; l’intera sequenza viene registrata nel log.
Il telaio diviso si rivela utile quando la macchina deve raggiungere un ambiente che un singolo corpo di 2143 mm non può raggiungere: un piano superiore, un soppalco o una linea chiusa da altre attrezzature. Due telai corti possono accedere dove uno lungo non riesce.
Sulla linea il compito è quello abituale: prodotto in ingresso, verdetto in uscita, a velocità comprese tra 10 e 70 m/min e con un peso massimo di 5 kg per confezione. Sacchetti di snack, prodotti da forno, bevande, farmaci e grandi confezioni di carne vengono controllati nello stesso modo, indipendentemente dal materiale della confezione.

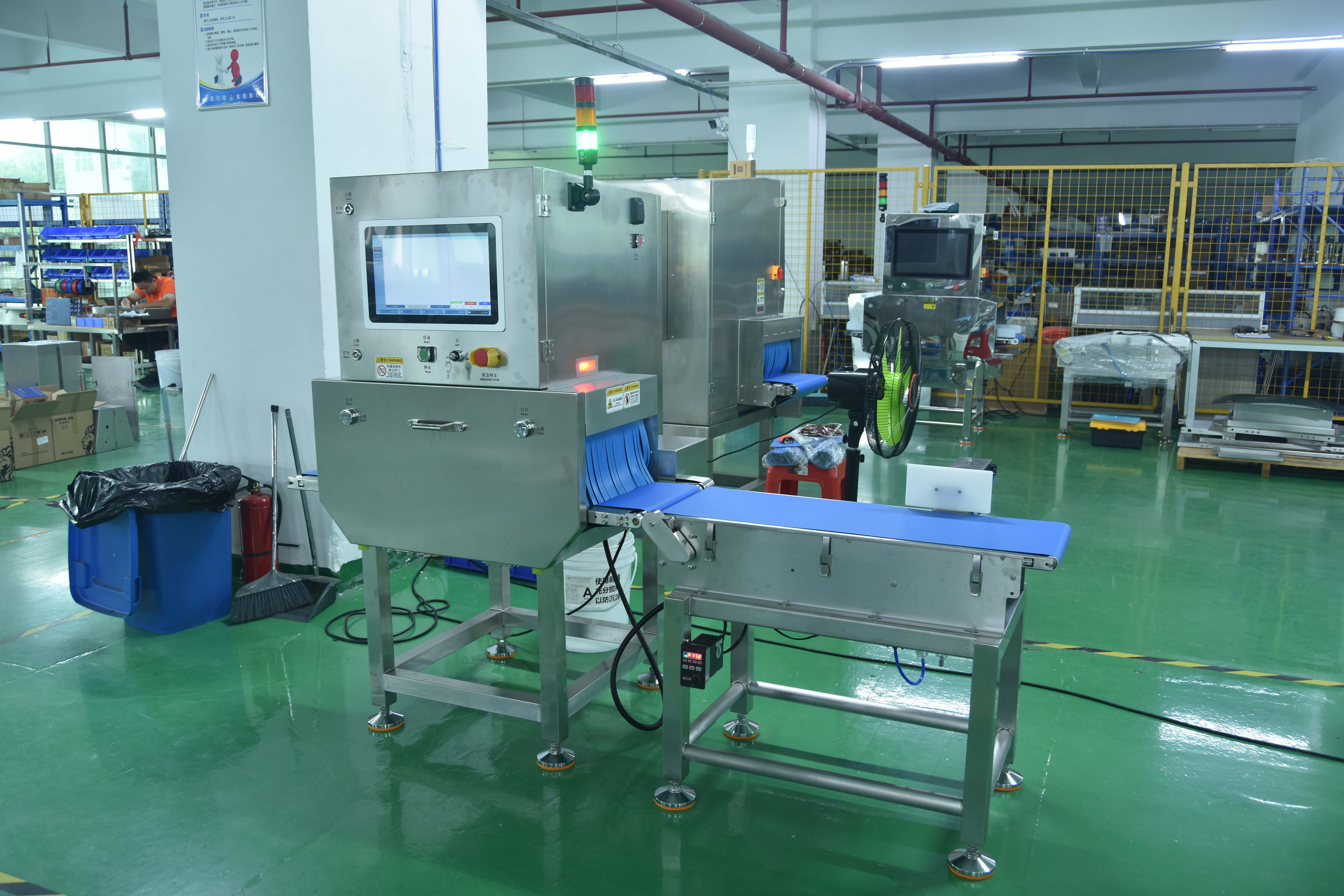

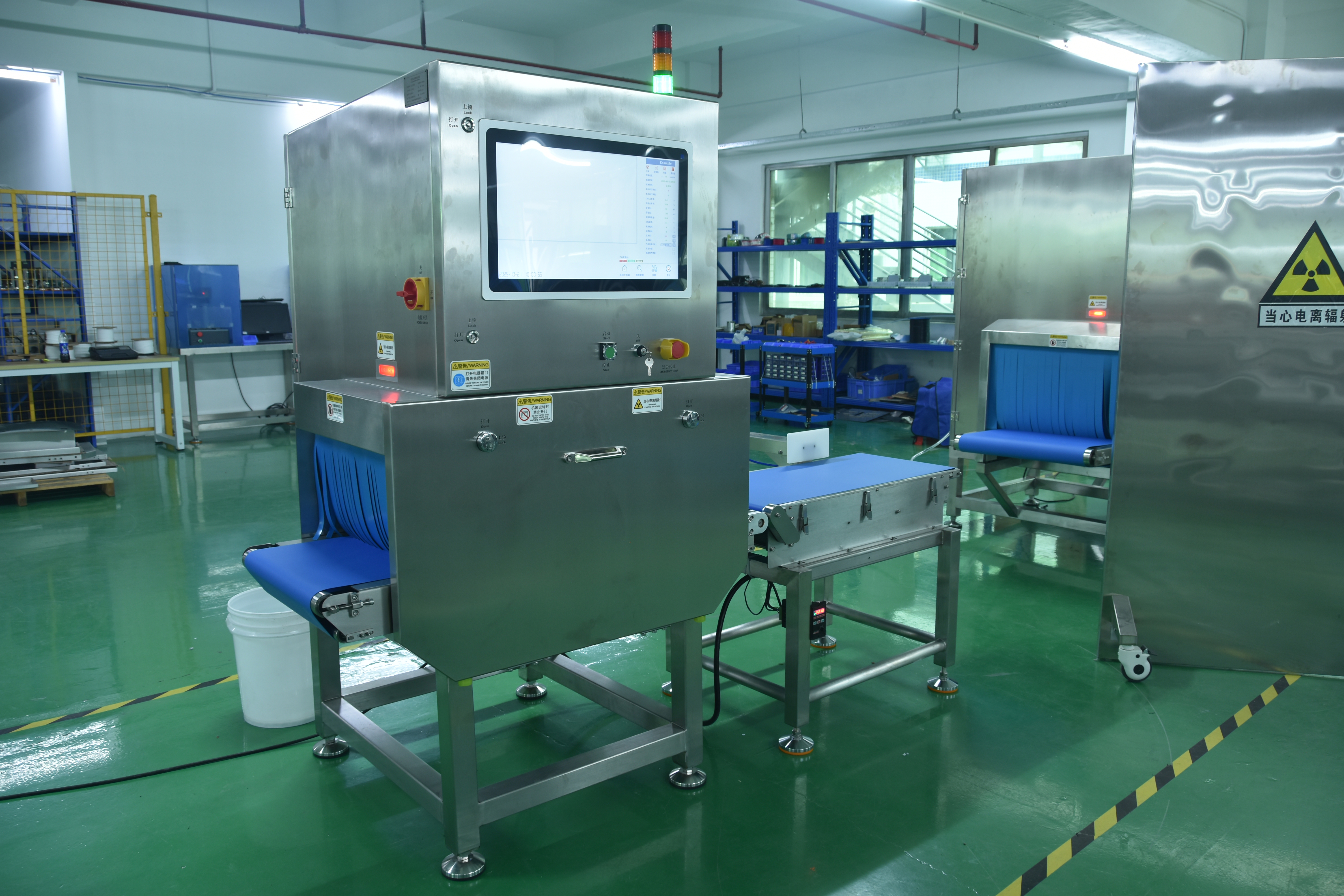

Ogni unità viene costruita, cablata e collaudata presso il nostro stabilimento di Dongguan prima di essere suddivisa per la spedizione. Sotto: l’impianto e una macchina completata.
Il tunnel misura 400 × 200 mm; la confezione più grande ammessa è di 280 × 200 mm in posizione verticale oppure di 400 × 60 mm in posizione orizzontale, fino a un massimo di 5 kg.
L'armadio e il nastro trasportatore per i rifiuti sono telai separati collegati dalla cinghia. Viaggiano separatamente e vengono ricomposti sul vostro pavimento.
Con la cinghia vuota, il manuale indica 0,4 mm in acciaio inossidabile SUS 304, 1,0 mm in ceramica e 2,0 mm in vetro. Attraverso un imballaggio con base in pentola calda, la dimostrazione riporta 0,8 mm in acciaio inossidabile SUS.
Il respingente sul secondo telaio lo spinge fuori dalla cinghia, a valle del rilevatore.
Sì. L'immagine viene acquisita attraverso l'imballaggio, quindi l'imballaggio non interferisce con il controllo del prodotto.
Una porta LAN e una porta USB. Ogni giudizio viene registrato insieme alla relativa immagine, e i contatori sono visualizzati sul pannello dello stato operativo.
Inviaci l'imballaggio, il peso e lo spazio disponibile. Ti forniremo indicazioni sull’adattamento, sulla posizione ottimale del respingente e su come installare i due telai.
